Вставные термометры сопротивления PL HEATtemp JUMO 902464
902464
Описание

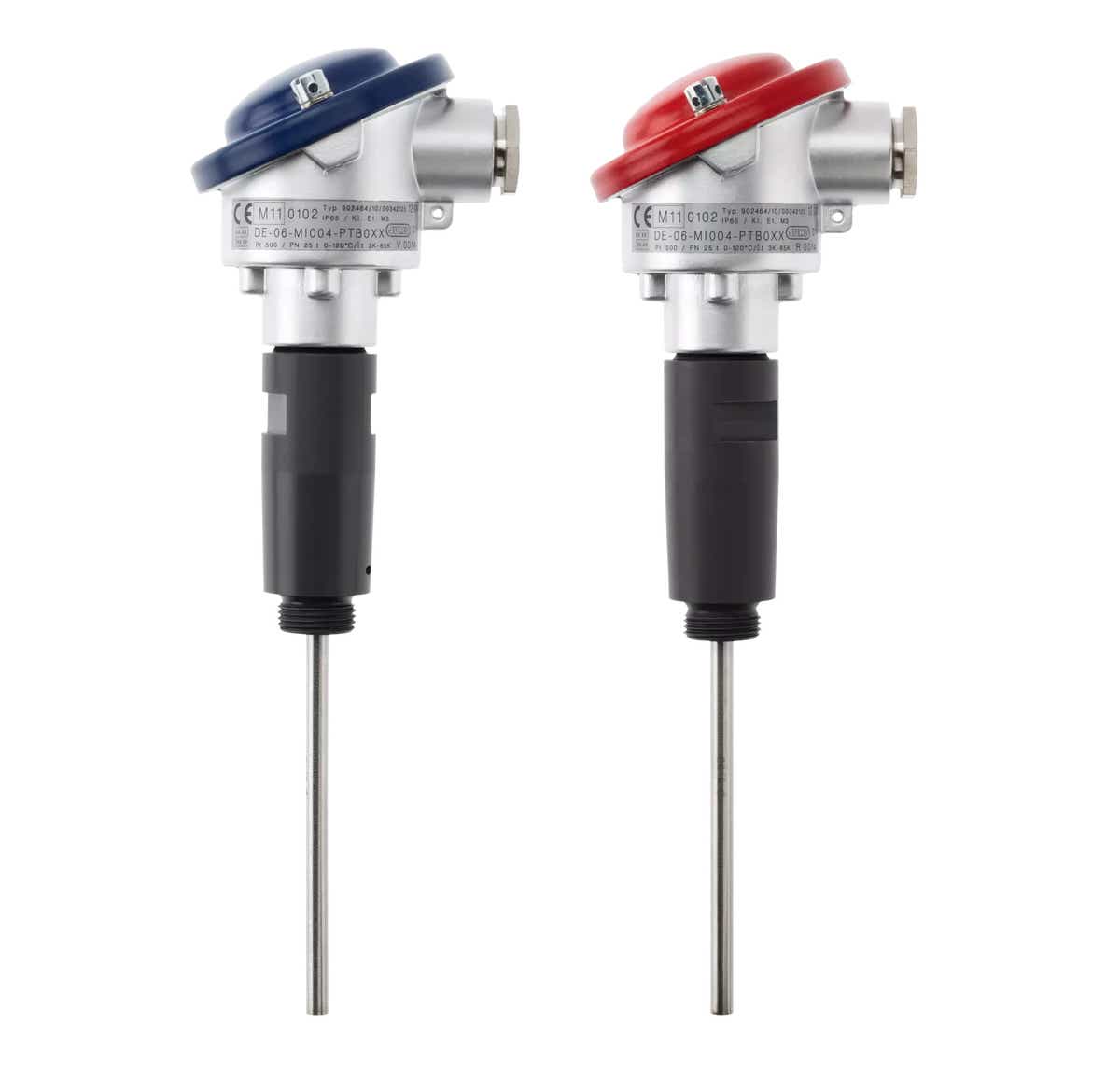

Вставные термометры сопротивления JUMO HEATtemp серии 902464 (базовый тип 902464/10) — это специализированные парные датчики температуры с присоединительной головкой. Они разработаны специально для комбинированных систем учета тепла и холода и предназначены для монтажа в защитные гильзы (тип исполнения PL — Pocket Long).Главное преимущество конструкции типа PL заключается в том, что при регламентной замене или поверке датчика не требуется сливать теплоноситель из системы. Датчик легко извлекается из гильзы, которая остается вкрученной в трубопровод.
Ключевые технические характеристики
• Область применения: Коммерческий учет тепловой энергии и холода в закрытых трубопроводных системах большого и среднего диаметра.
• Диапазон измеряемых температур: от 0 до +180 °C (для комбинированных систем холода/тепла диапазон может начинаться от -20 °C или 0 °C).
• Метрологическое соответствие: Поставляются парами, подобранными на заводе, и имеют сертификацию согласно европейской измерительной директиве MID 2014/32/EU и стандарту EN 1434.
• Номинальные статические характеристики (НСХ): Платиновые тонкопленочные сенсоры Pt100, Pt500 или Pt1000 (класс точности нормируется для парных исполнений).
• Конструкция присоединительной головки: Стандартно применяется алюминиевая литая головка формы J (компактная) или формы B. Класс защиты головки — IP65.
• Параметры защитной трубки (зонда):
o Диаметр: обычно 6.0 мм (для плотной посадки в стандартные тепловые гильзы с внутренним диаметром 6.1–6.2 мм).
o Длина вставки (EL): варьируется в широком диапазоне — от 85 до 400 мм (например, популярные длины 105, 140, 230 мм).
• Схема подключения: 2-проводная, 3-проводная или 4-проводная (для длинных линий связи во избежание влияния сопротивления проводов).
ОБЩИЙ АРТИКУЛ
PS/PL HEATtemp JUMO 902438
Ключевые технические характеристики
• Область применения: Коммерческий учет тепловой энергии и холода в закрытых трубопроводных системах большого и среднего диаметра.
• Диапазон измеряемых температур: от 0 до +180 °C (для комбинированных систем холода/тепла диапазон может начинаться от -20 °C или 0 °C).
• Метрологическое соответствие: Поставляются парами, подобранными на заводе, и имеют сертификацию согласно европейской измерительной директиве MID 2014/32/EU и стандарту EN 1434.
• Номинальные статические характеристики (НСХ): Платиновые тонкопленочные сенсоры Pt100, Pt500 или Pt1000 (класс точности нормируется для парных исполнений).
• Конструкция присоединительной головки: Стандартно применяется алюминиевая литая головка формы J (компактная) или формы B. Класс защиты головки — IP65.
• Параметры защитной трубки (зонда):
o Диаметр: обычно 6.0 мм (для плотной посадки в стандартные тепловые гильзы с внутренним диаметром 6.1–6.2 мм).
o Длина вставки (EL): варьируется в широком диапазоне — от 85 до 400 мм (например, популярные длины 105, 140, 230 мм).
• Схема подключения: 2-проводная, 3-проводная или 4-проводная (для длинных линий связи во избежание влияния сопротивления проводов).
ОБЩИЙ АРТИКУЛ
PS/PL HEATtemp JUMO 902438
Особенности
Давление max
40 бар
Бар
Материал корпуса
нержавеющая сталь
Производитель
JUMO
Степень защиты
- IP65
Температура измеряемой среды Max
180
°C
Температура измеряемой среды Min
0
°C
