Вставные термометры сопротивления для теплосчетчиков PL HEATtemp JUMO 902437
902437
Описание

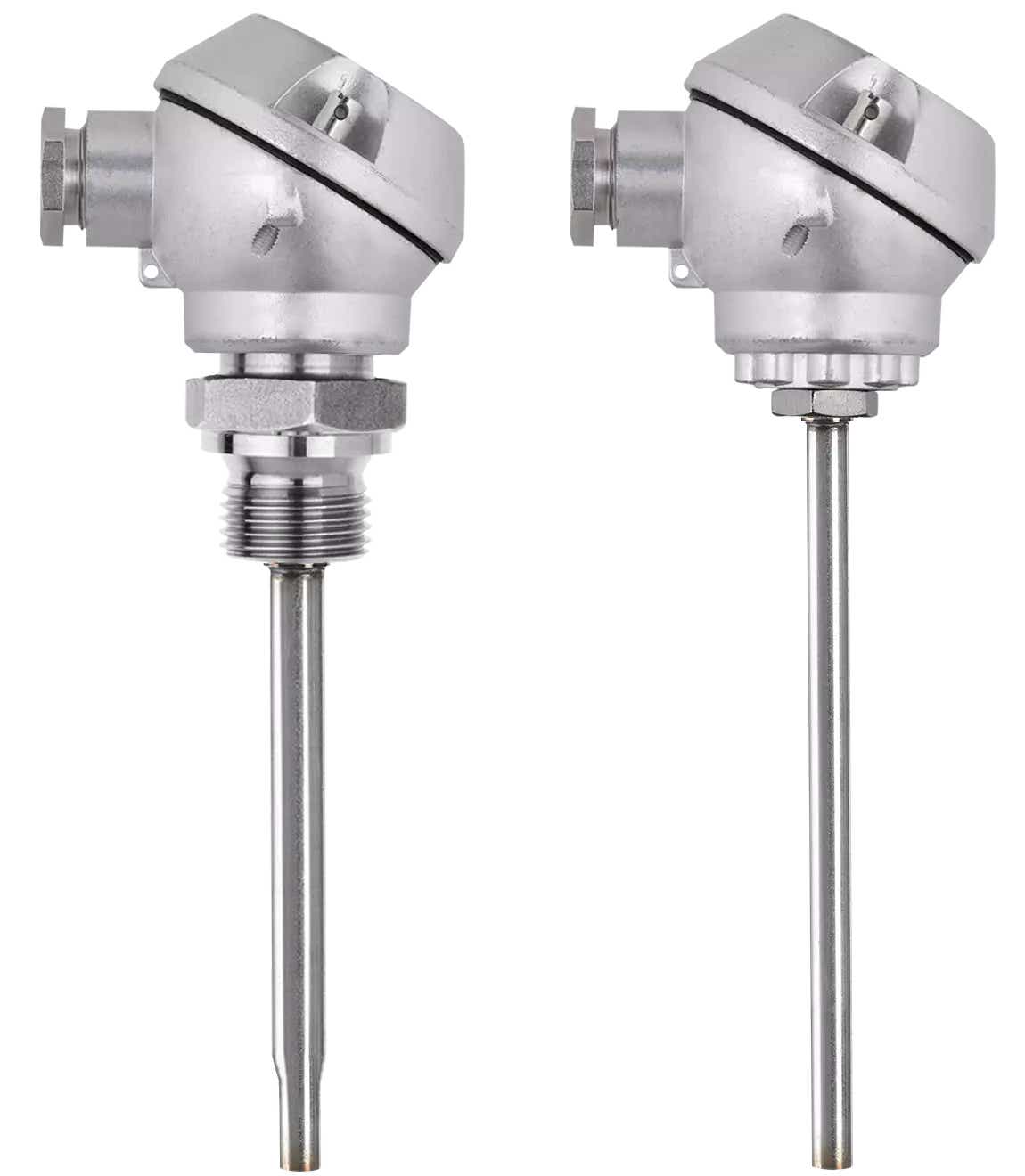

Вставные термометры сопротивления JUMO HEATtemp серии 902437 (базовый тип 902437/10) — это специализированные парные датчики температуры с присоединительной головкой, предназначенные для установки в защитные гильзы (тип PL — Pocket Long). Они разработаны специально для коммерческого учета тепловой энергии и холода в средних и крупных системах теплоснабжения.Датчики типа PL позволяют производить замену или государственную поверку без слива теплоносителя и остановки системы. Главное нормативное отличие серии 902437 — строгое соответствие европейской измерительной директиве MID 2014/32/EU (сертификат DE-06-MI004-PTB015) и стандарту EN 1434. Они официально одобрены к применению в составе теплосчетчиков как сменные элементы.
Ключевые технические характеристики
• Диапазон измеряемых температур: от 0 до +180 °C (для комбинированных узлов учета тепла/холода диапазон разности температур начинается от 3 K).
• Заводской подбор пар: датчики калибруются и поставляются исключительно парами (для подающего и обратного трубопровода) для минимизации погрешности при расчете разности температур.
• Номинальные статические характеристики (НСХ): платиновые тонкопленочные сенсоры Pt100, Pt500 или Pt1000.
• Конструкция защитного зонда:
o Диаметр: стандартно 6.0 мм (оптимизирован для плотной посадки в оригинальные гильзы JUMO без воздушных зазоров).
o Монтажная длина (EL): стандартный ряд длин от 85 до 400 мм (например, 85, 105, 140, 230 мм).
• Присоединительная головка: литая алюминиевая головка формы J (малогабаритная) или формы B с высокой степенью пылевлагозащиты (IP65).
• Схема подключения: 2-проводная, 3-проводная или 4-проводная (последняя рекомендуется для длинных кабельных трасс, чтобы исключить влияние сопротивления проводов на точность учета).
Ключевые технические характеристики
• Диапазон измеряемых температур: от 0 до +180 °C (для комбинированных узлов учета тепла/холода диапазон разности температур начинается от 3 K).
• Заводской подбор пар: датчики калибруются и поставляются исключительно парами (для подающего и обратного трубопровода) для минимизации погрешности при расчете разности температур.
• Номинальные статические характеристики (НСХ): платиновые тонкопленочные сенсоры Pt100, Pt500 или Pt1000.
• Конструкция защитного зонда:
o Диаметр: стандартно 6.0 мм (оптимизирован для плотной посадки в оригинальные гильзы JUMO без воздушных зазоров).
o Монтажная длина (EL): стандартный ряд длин от 85 до 400 мм (например, 85, 105, 140, 230 мм).
• Присоединительная головка: литая алюминиевая головка формы J (малогабаритная) или формы B с высокой степенью пылевлагозащиты (IP65).
• Схема подключения: 2-проводная, 3-проводная или 4-проводная (последняя рекомендуется для длинных кабельных трасс, чтобы исключить влияние сопротивления проводов на точность учета).
Особенности
Материал корпуса
нержавеющая сталь
Производитель
JUMO
Степень защиты
- IP65
Температура измеряемой среды Max
180
°C
Температура измеряемой среды Min
0
°C
