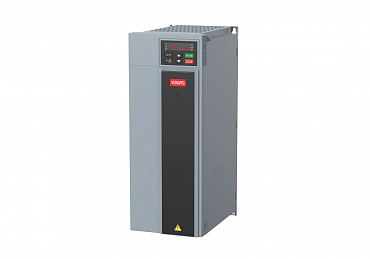

VEDA VFD серии VF-101 Basic Drive

КОД:

KIP-0001284

Свяжитесь с нами насчёт цены

Отложить

Описание

Основные характеристики

• Интеллектуальная система охлаждения
• Доступны различные сетевые протоколы, например, Profibus, Profinet
• Все преобразователи частоты по умолчанию имеют специальное защитное покрытие плат
• Встроенный фильтр ЭМС
• Преобразователь частоты имеет встроенную цифровую панель оператора с потенциометром на русском языке

Серия VF-101 – преобразователь частоты для применения в системах отопления, вентиляции и кондиционирования (ОВК). Привод доступен напряжением питания 1х220В и 3х380В и мощностью от 0,75 до 1120 кВт, возможно исполнение с нормальной и высокой перегрузкой. Привод имеет встроенный сетевой интерфейс RS-485. Частотный преобразователь VF-101 может управлять асинхронными и синхронными двигателями.

Имея «книжную» конструкцию, приводы данной серии позволяют производить их монтаж «стенка-к-стенке» без снижения номинальных характеристик. За счет разделения системы охлаждения исключено прохождение потока воздуха через электронные компоненты, что повышает срок службы самого преобразователя частоты. Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50С. Для удобства обслуживания устройство имеет съемные вентиляторы охлаждения.

Привод VF-101 Basic Drive сокращает затраты пользователя и уменьшает время на ввод в эксплуатацию за счет таких встроенных элементов как, фильтр ЭМС, тормозной прерыватель и удобная панель оператора с потенциометром на русском языке. Привод имеет модульную структуру и его функционал может быть расширен за счет специальных дополнительных плат.

Для данной серии доступна автоматическая адаптация к двигателю (с вращением двигателя и без), которая позволяет быстро и просто произвести ввод в эксплуатацию. Устройство имеет встроенный дроссель (от 55 кВт и выше) на звене постоянного тока, который снижает гармонические искажения до менее чем 45% THiD и увеличивает срок службы преобразователя частоты.

Технические характеристики VF-101 Basic Drive с нормальной перегрузкой, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00023	VF-101-PK75-0003-A-T4-E20-B-H	0,75	3	3,6	встроенный	внешний	22,5	200х76х155
ABC00024	VF-101-P1K5-0004-A-T4-E20-B-H	1,5	4	4,8	встроенный	внешний	45
ABC00025	VF-101-P2K2-0006-A-T4-E20-B-H	2,2	6	7,2	встроенный	внешний	66
ABC00027	VF-101-P5K5-0013-A-T4-E20-B-H	5,5	13	15,6	встроенный	внешний	165	242х100х155
ABC00028	VF-101-P7K5-0017-A-T4-E20-B-H	7,5	17	20,4	встроенный	внешний	225	242х100х155
ABC00029	VF-101-P11K-0025-A-T4-E20-B-H	11	25	30	встроенный	внешний	330	320х116х175
ABC00030	VF-101-P15K-0032-A-T4-E20-B-H	15	32	38,4	встроенный	внешний	450	320х116х175
ABC00031	VF-101-P18K-0038-A-T4-E20-B-H	18	38	45,6	встроенный	внешний	540	383х142х225
ABC00032	VF-101-P22K-0045-A-T4-E20-B-H	22	45	54	встроенный	внешний	660
ABC00033	VF-101-P30K-0060-A-T4-E20-B-H	30	60	72	встроенный	внешний	900
ABC00034	VF-101-P37K-0075-A-T4-E20-N-H	37	75	90	внешний	внешний	1110	430х172х225
ABC00035	VF-101-P45K-0090-A-T4-E20-N-H	45	90	108	внешний	внешний	1215	430х172х225
ABC00036	VF-101-P55K-0110-A-T4-E20-N-H	55	110	132	внешний	внешний	1375	558х240х310
ABC00037	VF-101-P75K-0150-A-T4-E20-N-H	75	150	180	внешний	внешний	1650
ABC00038	VF-101-P90K-0180-A-T4-E20-N-H	90	180	216	внешний	внешний	1800
ABC00039	VF-101-P110-0210-A-T4-E20-N-H	110	210	252	внешний	внешний	2200	638х270х350
ABC00040	VF-101-P132-0250-A-T4-E20-N-H	132	250	300	внешний	внешний	2640	638х270х350
ABC00041	VF-101-P160-0310-A-T4-E20-N-H-D	160	310	372	внешний	встроенный	3200	738х350х405
ABC00042	VF-101-P185-0340-A-T4-E20-N-H-D	185	340	408	внешний	встроенный	3700	738х350х405
ABC00043	VF-101-P200-0380-A-T4-E20-N-H-D	200	380	456	внешний	встроенный	4000	940х360х480
ABC00044	VF-101-P220-0415-A-T4-E20-N-H-D	220	415	498	внешний	встроенный	4400
ABC00045	VF-101-P250-0470-A-T4-E20-N-H-D	250	470	564	внешний	встроенный	5000
ABC00046	VF-101-P280-0520-A-T4-E20-N-H-D	280	520	624	внешний	встроенный	5600	1140х370х545
ABC00047	VF-101-P315-0600-A-T4-E20-N-H-D	315	600	720	внешний	встроенный	6300	1140х370х545
ABC00048	VF-101-P355-0670-A-T4-E20-N-H-D	355	670	804	внешний	встроенный	7100	1250х400х545
ABC00049	VF-101-P400-0750-A-T4-E20-N-H-D	400	750	900	внешний	встроенный	8000
ABC00050	VF-101-P450-0810-A-T4-E20-N-H-D	450	810	972	внешний	встроенный	9000
ABC00051	VF-101-P500-0860-A-T4-E20-N-H-D	500	860	1032	внешний	встроенный	10000	1400х460х545
ABC00052	VF-101-P560-0990-A-T4-E20-N-H-D	560	990	1188	внешний	встроенный	11200
ABC00053	VF-101-P630-1200-A-T4-E20-N-H-D	630	1200	1440	внешний	встроенный	12600
ABC00054	VF-101-P710-1340-A-T4-E20-N-H-D	710	1340	1608	внешний	встроенный	14200	2198х1201,5х798,5
ABC00055	VF-101-P800-1500-A-T4-E20-N-H-D	800	1500	1800	внешний	встроенный	16000
ABC00056	VF-101-P900-1620-A-T4-E20-N-H-D	900	1620	1944	внешний	встроенный	18000
ABC00057	VF-101-P1M0-1720-A-T4-E20-N-H-D	1000	1720	2064	внешний	встроенный	20000
ABC00058	VF-101-P1M1-1980-A-T4-E20-N-H-D	1120	1980	2376	внешний	встроенный	22400

** цифровая панель оператора встроена

Технические характеристики VF-101 Basic Drive с нормальной перегрузкой и встроенным тормозным транзистором, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00023	VF-101-PK75-0003-A-T4-E20-B-H	0,75	3	3,6	встроенный	внешний	22,5	200х76х155
ABC00024	VF-101-P1K5-0004-A-T4-E20-B-H	1,5	4	4,8	встроенный	внешний	45
ABC00025	VF-101-P2K2-0006-A-T4-E20-B-H	2,2	6	7,2	встроенный	внешний	66
ABC00027	VF-101-P5K5-0013-A-T4-E20-B-H	5,5	13	15,6	встроенный	внешний	165	242х100х155
ABC00028	VF-101-P7K5-0017-A-T4-E20-B-H	7,5	17	20,4	встроенный	внешний	225	242х100х155
ABC00029	VF-101-P11K-0025-A-T4-E20-B-H	11	25	30	встроенный	внешний	330	320х116х175
ABC00030	VF-101-P15K-0032-A-T4-E20-B-H	15	32	38,4	встроенный	внешний	450	320х116х175
ABC00031	VF-101-P18K-0038-A-T4-E20-B-H	18	38	45,6	встроенный	внешний	540	383х142х225
ABC00032	VF-101-P22K-0045-A-T4-E20-B-H	22	45	54	встроенный	внешний	660
ABC00033	VF-101-P30K-0060-A-T4-E20-B-H	30	60	72	встроенный	внешний	900
ABC00060	VF-101-P37K-0075-A-T4-E20-B-H	37	75	90	встроенный	внешний	1110	430х172х225
ABC00061	VF-101-P45K-0090-A-T4-E20-B-H	45	90	108	встроенный	внешний	1215	430х172х225
ABC00062	VF-101-P55K-0110-A-T4-E20-B-H	55	110	132	встроенный	внешний	1375	558х240х310
ABC00063	VF-101-P75K-0150-A-T4-E20-B-H	75	150	180	встроенный	внешний	1650
ABC00064	VF-101-P90K-0180-A-T4-E20-B-H	90	180	216	встроенный	внешний	1800

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой и встроенным дросселем, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00066	VF-101-P55K-0110-A-T4-E20-N-H-D	55	110	132	внешний	встроенный	1375	558х240х310
ABC00067	VF-101-P75K-0150-A-T4-E20-N-H-D	75	150	180	внешний	встроенный	1650
ABC00068	VF-101-P90K-0180-A-T4-E20-N-H-D	90	180	216	внешний	встроенный	1800
ABC00069	VF-101-P110-0210-A-T4-E20-N-H-D	110	210	252	внешний	встроенный	2200	638х270х350
ABC00070	VF-101-P132-0250-A-T4-E20-N-H-D	132	250	300	внешний	встроенный	2640	638х270х350
ABC00041	VF-101-P160-0310-A-T4-E20-N-H-D	160	310	372	внешний	встроенный	3200	738х350х405
ABC00042	VF-101-P185-0340-A-T4-E20-N-H-D	185	340	408	внешний	встроенный	3700	738х350х405
ABC00043	VF-101-P200-0380-A-T4-E20-N-H-D	200	380	456	внешний	встроенный	4000	940х360х480
ABC00044	VF-101-P220-0415-A-T4-E20-N-H-D	220	415	498	внешний	встроенный	4400
ABC00045	VF-101-P250-0470-A-T4-E20-N-H-D	250	470	564	внешний	встроенный	5000
ABC00046	VF-101-P280-0520-A-T4-E20-N-H-D	280	520	624	внешний	встроенный	5600	1140х370х545
ABC00047	VF-101-P315-0600-A-T4-E20-N-H-D	315	600	720	внешний	встроенный	6300	1140х370х545
ABC00048	VF-101-P355-0670-A-T4-E20-N-H-D	355	670	804	внешний	встроенный	7100	1250х400х545
ABC00049	VF-101-P400-0750-A-T4-E20-N-H-D	400	750	900	внешний	встроенный	8000
ABC00050	VF-101-P450-0810-A-T4-E20-N-H-D	450	810	972	внешний	встроенный	9000
ABC00051	VF-101-P500-0860-A-T4-E20-N-H-D	500	860	1032	внешний	встроенный	10000	1400х460х545
ABC00052	VF-101-P560-0990-A-T4-E20-N-H-D	560	990	1188	внешний	встроенный	11200
ABC00053	VF-101-P630-01200-A-T4-E20-N-H-D	630	1200	1440	внешний	встроенный	12600
ABC00054	VF-101-P710-01340-A-T4-E20-N-H-D	710	1340	1608	внешний	встроенный	14200	2198х1201,5х798,5
ABC00055	VF-101-P800-01500-A-T4-E20-N-H-D	800	1500	1800	внешний	встроенный	16000
ABC00056	VF-101-P900-01620-A-T4-E20-N-H-D	900	1620	1944	внешний	встроенный	18000
ABC00057	VF-101-P1M0-01720-A-T4-E20-N-H-D	1000	1720	2064	внешний	встроенный	20000
ABC00058	VF-101-P1M1-01980-A-T4-E20-N-H-D	1120	1980	2376	внешний	встроенный	22400

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive с нормальной перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В, IP54, металлический корпус

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	ВхШхГ, мм
HBC01101	VF-101-P55K-0110-A-T4-E54-B-H-D	55	110	132	встроенный	встроенный	850х340х400 навесной
HBC01102	VF-101-P75K-0150-A-T4-E54-B-H-D	75	150	180	встроенный	встроенный
HBC01103	VF-101-P90K-0180-A-T4-E54-B-H-D	90	180	204	встроенный	встроенный
HBC01104	VF-101-P110-0210-A-T4-E54-B-H-D	110	210	252	встроенный	встроенный	950х370х400 навесной
HBC01105	VF-101-P132-0250-A-T4-E54-B-H-D	132	250	300	встроенный	встроенный	950х370х400 навесной

Технические характеристики VF-101 Basic Drive с высокой перегрузкой, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.блок	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00123	VF-101-PK75-0003-U-T4-E20-B-H	0,75	3	4,5	встроенный	внешний	22,5	200х76х155
ABC00124	VF-101-P1K5-0004-U-T4-E20-B-H	1,5	4	6	встроенный	внешний	45
ABC00125	VF-101-P2K2-0006-U-T4-E20-B-H	2,2	6	9	встроенный	внешний	66
ABC00126	VF-101-P4K0-0010-U-T4-E20-B-H	4	10	15	встроенный	внешний	120		242х100х155
ABC00127	VF-101-P5K5-0013-U-T4-E20-B-H	5,5	13	19,5	встроенный	внешний	165		242х100х155
ABC00128	VF-101-P7K5-0017-U-T4-E20-B-H	7,5	17	25,5	встроенный	внешний	225		320х116х175
ABC00129	VF-101-P11K-0025-U-T4-E20-B-H	11	25	37,5	встроенный	внешний	330		320х116х175
ABC00130	VF-101-P15K-0032-U-T4-E20-B-H	15	32	48	встроенный	внешний	450	383х142х225
ABC00131	VF-101-P18K-0038-U-T4-E20-B-H	18	38	57	встроенный	внешний	540
ABC00132	VF-101-P22K-0045-U-T4-E20-B-H	22	45	67,5	встроенный	внешний	660
ABC00133	VF-101-P30K-0060-U-T4-E20-N-H	30	60	90	внешний	внешний	900		430х172х225
ABC00134	VF-101-P37K-0075-U-T4-E20-N-H	37	75	112,5	внешний	внешний	1110		430х172х225
ABC00135	VF-101-P45K-0090-U-T4-E20-N-H	45	90	135	внешний	внешний	1215		558х240х310
ABC00136	VF-101-P55K-0110-U-T4-E20-N-H	55	110	165	внешний	внешний	1375
ABC00137	VF-101-P75K-0150-U-T4-E20-N-H	75	150	225	внешний	внешний	1650
ABC00138	VF-101-P90K-0180-U-T4-E20-N-H	90	180	270	внешний	внешний	1800	638х270х350
ABC00139	VF-101-P110-0210-U-T4-E20-N-H	110	210	315	внешний	внешний	2200
ABC00140	VF-101-P132-0250-U-T4-E20-N-H-D	132	250	375	внешний	встроенный	2640	638х270х350	738х350х405
ABC00141	VF-101-P160-0310-U-T4-E20-N-H-D	160	310	465	внешний	встроенный	3200		738х350х405
ABC00142	VF-101-P185-0340-U-T4-E20-N-H-D	185	340	510	внешний	встроенный	3700		940х360х480
ABC00143	VF-101-P200-0380-U-T4-E20-N-H-D	200	380	570	внешний	встроенный	4000
ABC00144	VF-101-P220-0415-U-T4-E20-N-H-D	220	415	622,5	внешний	встроенный	4400
ABC00145	VF-101-P250-0470-U-T4-E20-N-H-D	250	470	705	внешний	встроенный	5000	1140х370х545
ABC00146	VF-101-P280-0510-U-T4-E20-N-H-D	280	510	765	внешний	встроенный	5600	1140х370х545
ABC00147	VF-101-P315-0600-U-T4-E20-N-H-D	315	600	900	внешний	встроенный	6300	1250х400х545
ABC00148	VF-101-P355-0670-U-T4-E20-N-H-D	355	670	1005	внешний	встроенный	7100
ABC00149	VF-101-P400-0750-U-T4-E20-N-H-D	400	750	1125	внешний	встроенный	8000
ABC00150	VF-101-P450-0810-U-T4-E20-N-H-D	450	810	1215	внешний	встроенный	9000	1400х460х545
ABC00151	VF-101-P500-0860-U-T4-E20-N-H-D	500	860	1290	внешний	встроенный	10000
ABC00152	VF-101-P560-0990-U-T4-E20-N-H-D	560	990	1485	внешний	встроенный	11200
ABC00153	VF-101-P630-01200-U-T4-E20-N-H-D	630	1200	1440	внешний	встроенный	12600	2198х1201,5х798,5
ABC00154	VF-101-P710-01340-U-T4-E20-N-H-D	710	1340	1608	внешний	встроенный	14200
ABC00155	VF-101-P800-01500-U-T4-E20-N-H-D	800	1500	1800	внешний	встроенный	16000
ABC00156	VF-101-P900-01620-U-T4-E20-N-H-D	900	1620	1944	внешний	встроенный	18000
ABC00157	VF-101-P1M0-1720-U-T4-E20-N-H-D	1000	1720	2064	внешний	встроенный	20000
ABC00158	VF-101-P1M1-1980-U-T4-E20-N-H-D	1120	1980	2376	внешний	встроенный	22400

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным тормозным транзистором, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00123	VF-101-PK75-0003-U-T4-E20-B-H	0,75	3	4,5	встроенный	внешний	22,5	200х76х155
ABC00124	VF-101-P1K5-0004-U-T4-E20-B-H	1,5	4	6	встроенный	внешний	45
ABC00125	VF-101-P2K2-0006-U-T4-E20-B-H	2,2	6	9	встроенный	внешний	66
ABC00126	VF-101-P4K0-0010-U-T4-E20-B-H	4	10	15	встроенный	внешний	120	242х100х155
ABC00127	VF-101-P5K5-0013-U-T4-E20-B-H	5,5	13	19,5	встроенный	внешний	165	242х100х155
ABC00128	VF-101-P7K5-0017-U-T4-E20-B-H	7,5	17	25,5	встроенный	внешний	225	320х116х175
ABC00129	VF-101-P11K-0025-U-T4-E20-B-H	11	25	37,5	встроенный	внешний	330	320х116х175
ABC00130	VF-101-P15K-0032-U-T4-E20-B-H	15	32	48	встроенный	внешний	450	383х142х225
ABC00131	VF-101-P18K-0038-U-T4-E20-B-H	18	38	57	встроенный	внешний	540
ABC00132	VF-101-P22K-0045-U-T4-E20-B-H	22	45	67,5	встроенный	внешний	660
ABC00159	VF-101-P30K-0060-U-T4-E20-B-H	30	60	90	встроенный	внешний	900	430х172х225
ABC00160	VF-101-P37K-0075-U-T4-E20-B-H	37	75	112,5	встроенный	внешний	1110	430х172х225
ABC00161	VF-101-P45K-0090-U-T4-E20-B-H	45	90	135	встроенный	внешний	1215	558х240х310
ABC00162	VF-101-P55K-0110-U-T4-E20-B-H	55	110	165	встроенный	внешний	1375
ABC00163	VF-101-P75K-0150-U-T4-E20-B-H	75	150	225	встроенный	внешний	1650

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным дросселем, 3х380ВВ

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00165	VF-101-P45K-0090-U-T4-E20-N-H-D	45	90	135	внешний	встроенный	1215	558х240х310
ABC00166	VF-101-P55K-0110-U-T4-E20-N-H-D	55	110	132	внешний	встроенный	1375
ABC00167	VF-101-P75K-0150-U-T4-E20-N-H-D	75	150	180	внешний	встроенный	1650
ABC00168	VF-101-P90K-0180-U-T4-E20-N-H-D	90	180	216	внешний	встроенный	1800	638х270х350
ABC00169	VF-101-P110-0210-U-T4-E20-N-H-D	110	210	252	внешний	встроенный	2200	638х270х350
ABC00140	VF-101-P132-0250-U-T4-E20-N-H-D	132	250	375	внешний	встроенный	2640	738х350х405
ABC00141	VF-101-P160-0310-U-T4-E20-N-H-D	160	310	465	внешний	встроенный	3200	738х350х405
ABC00142	VF-101-P185-0340-U-T4-E20-N-H-D	185	340	510	внешний	встроенный	3700	940х360х480
ABC00143	VF-101-P200-0380-U-T4-E20-N-H-D	200	380	570	внешний	встроенный	4000
ABC00144	VF-101-P220-0415-U-T4-E20-N-H-D Особенности Производитель VEDA MC Найти похожие Возможно, вас это заинтересует Самые популярные Распродажа Недавно просмотренные Быстро и качественно доставляем Наша компания производит доставку по всей России и ближнему зарубежью Гарантия качества и сервисное обслуживание Мы предлагаем только те товары, в качестве которых мы уверены Возврат товара в течение 30 дней У вас есть 30 дней, для того чтобы протестировать вашу покупку Моя учетная запись Войти Создать учетную запись Демо-магазин О нас Обратная связь Подарочные сертификаты Торговые марки Блог Карта сайта Покупательский сервис Ваши заказы Отложенные Контакты г. Москва, вн.тер.г. муниципальный округ Солнцево, ул. 50 лет Октября, д. 6, помещение 4/1 +74957990949 (звонок бесплатный) +74957990949 Пн-Вс 9.00 - 18.00 info@kipium.ru Посмотреть на карте © 2025 - 2026 КИПИУМ. Разработка и продвижение сайта - ЛИДОЛОВ
