Счётчик расхода сжатого воздуха SD1540 IFM
SD1540
Описание
Счётчик расхода сжатого воздуха SD1540 IFM - счетчик расхода ifm SD1540 для контроля потребления сжатого воздуха и оценки загрузки пневмосети. Прибор помогает видеть текущий расход, быстро находить перерасход и использовать измеренные данные для обслуживания компрессорной системы.
Инженерные особенности

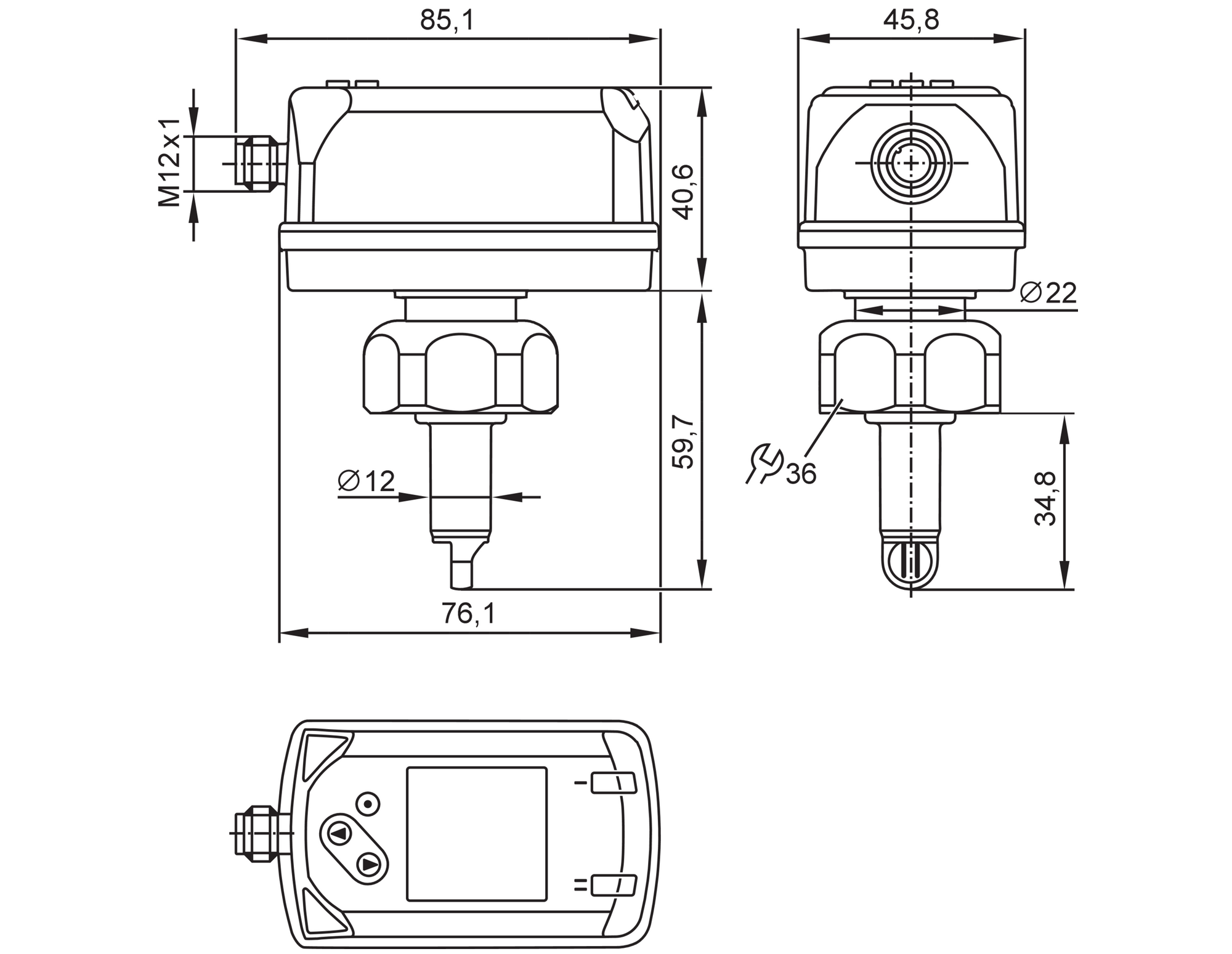

Модель имеет исполнение: типовой код модели: SDD11DGXFRKG/US-100; корпус: прямоугольный; габариты, мм: 85.1 x 45.8 x 100.3; применение: для промышленного применения; монтаж: Adjustable to inside pipe diameters; (14...254 mm). Рабочий диапазон по расходу - 0,3...26260 м³/ч; технологическое подключение - резьбовое присоединение G 1 внутренняя резьба. Допустимые среды: сжатый воздух. Для контакта со средой используются нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; пассивированная стеклом керамика; PPS GF40; Al2O3 (ceramics); acrylate.
Сигналы и контроль
Выходная часть: выходной сигнал: дискретный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый); электрическое исполнение: PNP/NPN; дискретные выходы: 2; аналоговые выходы: 1; аналоговый токовый выход: 4...20; (масштабируемый) мА; функция выхода: нормально открытый / нормально закрытый; (настраиваемый). Да: IO-Link; версия: 1.1; тип передачи: COM2 (38,4 кБод). Дисплей и элементы индикации: цветной дисплей 1,44", 128 x 128 пикселей; 2 x светодиод, желтый. Условия работы: номинальное давление: 16 бар 1.6 МПа; минимальное давление разрушения: 64 бар 6.4 МПа; максимально допустимое рабочее давление: 10; температура среды, °C: -10...60; температура окружающей среды, °C: 0...60; температура хранения, °C: -20...85. За счет сочетания измерения, настройки порогов и локальной диагностики прибор помогает быстрее обнаруживать недоподачу, перегрузку линии или изменение режима процесса.
Инженерные особенности
Модель имеет исполнение: типовой код модели: SDD11DGXFRKG/US-100; корпус: прямоугольный; габариты, мм: 85.1 x 45.8 x 100.3; применение: для промышленного применения; монтаж: Adjustable to inside pipe diameters; (14...254 mm). Рабочий диапазон по расходу - 0,3...26260 м³/ч; технологическое подключение - резьбовое присоединение G 1 внутренняя резьба. Допустимые среды: сжатый воздух. Для контакта со средой используются нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; пассивированная стеклом керамика; PPS GF40; Al2O3 (ceramics); acrylate.
Сигналы и контроль
Выходная часть: выходной сигнал: дискретный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый); электрическое исполнение: PNP/NPN; дискретные выходы: 2; аналоговые выходы: 1; аналоговый токовый выход: 4...20; (масштабируемый) мА; функция выхода: нормально открытый / нормально закрытый; (настраиваемый). Да: IO-Link; версия: 1.1; тип передачи: COM2 (38,4 кБод). Дисплей и элементы индикации: цветной дисплей 1,44", 128 x 128 пикселей; 2 x светодиод, желтый. Условия работы: номинальное давление: 16 бар 1.6 МПа; минимальное давление разрушения: 64 бар 6.4 МПа; максимально допустимое рабочее давление: 10; температура среды, °C: -10...60; температура окружающей среды, °C: 0...60; температура хранения, °C: -20...85. За счет сочетания измерения, настройки порогов и локальной диагностики прибор помогает быстрее обнаруживать недоподачу, перегрузку линии или изменение режима процесса.
Особенности
Диапазон измерения
0,3...26260 м³/ч
Производитель
IFM
Степень защиты
- IP65, IP67
