Разделитель сред с молочным резьбовым соединением DIN 11851 JUMO 409772
409772
Описание

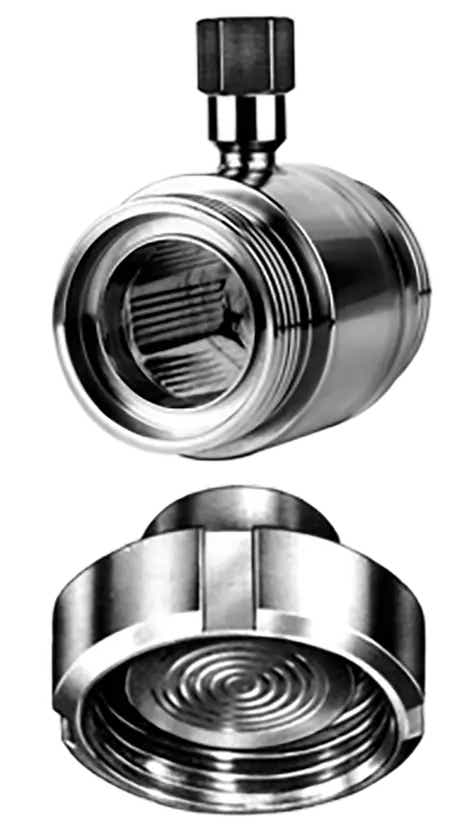

Мембранные разделители сред JUMO серии 409772 — это специализированная защитная арматура, разработанная для гигиенических процессов пищевой, косметической и фармацевтической промышленности.Они оснащаются коническим штуцером с накидной гайкой или резьбовым адаптером в соответствии со стандартом DIN 11851 («молочное трубное соединение»). Мембрана разделителя полностью изолирует датчик давления или манометр от прямого контакта с продуктом. Это исключает образование застойных зон, где могут размножаться бактерии, и защищает прибор от воздействия горячих, вязких, кристаллизующихся или агрессивных очищающих сред.
Конструктивные исполнения (Дополнения к базовому типу)
• Тип 409772/017 — мембранный разделитель с коническим штуцером и шлицевой накидной гайкой (классическая ответная часть «молочной муфты»).
• Тип 409772/018 — трубный (проточный) мембранный разделитель с резьбовым штуцером, который встраивается непосредственно в разрыв продуктопровода для абсолютно беспрепятственного протока жидких продуктов.
Ключевые технические характеристики
• Материал конструкции: Высококачественная нержавеющая сталь 316L / 1.4435 / 1.4404 (базовый код 20) или специальные химически стойкие сплавы (код 99).
• Номинальные диаметры (DN): Выпускаются под стандартные размеры трубопроводов DN 25, DN 32, DN 40, DN 50.
• Номинальное давление: Рассчитаны на работу в линиях с давлением до PN 40 (до 40 бар).
• Рекомендуемый диапазон измерений: Оптимально использовать с датчиками, имеющими верхний предел измерения не менее 0–1 бар (для минимизации температурного дрейфа заполняющего масла).
• Гигиеническое заполнение: В качестве передающей жидкости применяется сертифицированное растительное/фармацевтическое масло (код 3), что гарантирует безопасность продукта даже в случае критического повреждения мембраны. Также доступны силиконовые (код 1) и инертные (код 2) масла.
• CIP/SIP очистка: Конструкция полностью пригодна для безразборной беззазорной промывки и высокотемпературной стерилизации паром.
Дистанционная передача сигнала (Капиллярная линия)
В зависимости от температуры технологического процесса разделитель JUMO 409772 соединяется с датчиком давления:
1. Напрямую: Жесткая заводская сварка прибора с разделителем (для температур до +100...150 °C).
2. Через капиллярную трубку: Дистанционный вынос датчика при помощи гибкого капилляра в защитной оплетке из нержавеющей стали длиной от 1 до 5 метров (код 1000–5000). Это необходимо для изоляции электроники прибора от экстремально горячих магистралей.
Конструктивные исполнения (Дополнения к базовому типу)
• Тип 409772/017 — мембранный разделитель с коническим штуцером и шлицевой накидной гайкой (классическая ответная часть «молочной муфты»).
• Тип 409772/018 — трубный (проточный) мембранный разделитель с резьбовым штуцером, который встраивается непосредственно в разрыв продуктопровода для абсолютно беспрепятственного протока жидких продуктов.
Ключевые технические характеристики
• Материал конструкции: Высококачественная нержавеющая сталь 316L / 1.4435 / 1.4404 (базовый код 20) или специальные химически стойкие сплавы (код 99).
• Номинальные диаметры (DN): Выпускаются под стандартные размеры трубопроводов DN 25, DN 32, DN 40, DN 50.
• Номинальное давление: Рассчитаны на работу в линиях с давлением до PN 40 (до 40 бар).
• Рекомендуемый диапазон измерений: Оптимально использовать с датчиками, имеющими верхний предел измерения не менее 0–1 бар (для минимизации температурного дрейфа заполняющего масла).
• Гигиеническое заполнение: В качестве передающей жидкости применяется сертифицированное растительное/фармацевтическое масло (код 3), что гарантирует безопасность продукта даже в случае критического повреждения мембраны. Также доступны силиконовые (код 1) и инертные (код 2) масла.
• CIP/SIP очистка: Конструкция полностью пригодна для безразборной беззазорной промывки и высокотемпературной стерилизации паром.
Дистанционная передача сигнала (Капиллярная линия)
В зависимости от температуры технологического процесса разделитель JUMO 409772 соединяется с датчиком давления:
1. Напрямую: Жесткая заводская сварка прибора с разделителем (для температур до +100...150 °C).
2. Через капиллярную трубку: Дистанционный вынос датчика при помощи гибкого капилляра в защитной оплетке из нержавеющей стали длиной от 1 до 5 метров (код 1000–5000). Это необходимо для изоляции электроники прибора от экстремально горячих магистралей.
Особенности
Материал корпуса
нержавеющая сталь
Производитель
JUMO
