Расходомеры переменного перепада давления APLISENS
KIP-0001007
Описание
Расходомеры переменного перепада давления APLISENS реализуются в виде измерительных комплексов, состоящих из первичного сужающего устройства (диафрагмы, сопла или трубки Пито) и высокоточного преобразователя разности давлений (серии APR-2000). Сам по себе бренд Aplisens специализируется на электронной и измерительной части — интеллектуальных датчиках перепада давления, которые рассчитывают мгновенный и интегральный расход жидкостей, пара или газа.
Основные компоненты комплекса
Популярные модели преобразователей APR для измерения расхода
Технические возможности и особенности
Основные компоненты комплекса

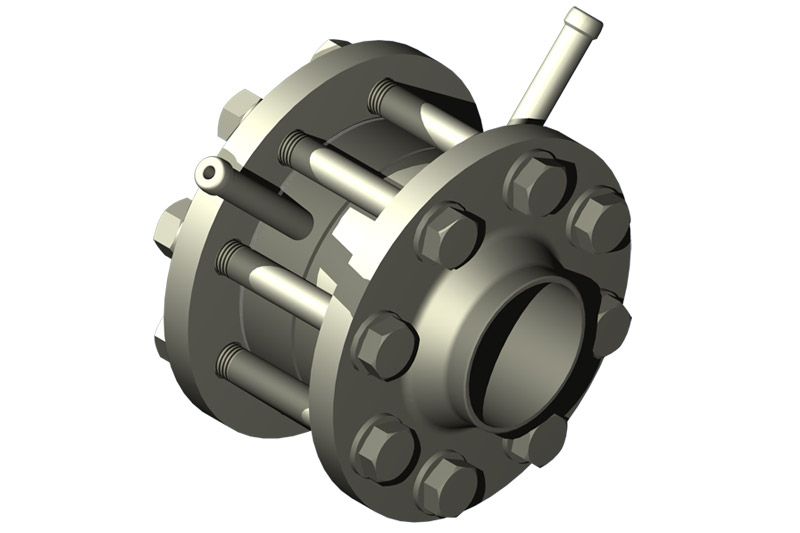

- Сужающее устройство: Создает местное сужение потока в трубопроводе, из-за чего часть потенциальной энергии переходит в кинетическую и возникает разница давлений «до» и «после» сужения.
- Интеллектуальный датчик разности давлений (серия APR-2000): Непосредственно измеряет созданный перепад. Приборы имеют встроенную функцию извлечения квадратного корня, что позволяет преобразовывать значение перепада давления в линейный сигнал расхода.
- Импульсные линии и клапанные блоки: Соединяют сужающее устройство с датчиком APR.
Популярные модели преобразователей APR для измерения расхода
| Модель | Основное назначение | Преимущества |
|---|---|---|
| APR-2000ALW | Измерение расхода газа, пара и жидкостей. | Наличие ЖК-дисплея, взрывозащищенное исполнение (Exd/Exia), протокол HART. |
| APR-2000G | Измерение низких перепадов давления на сужающих устройствах. | Высокая чувствительность, подходит для газов при малом давлении в трубе. |
| APR-2200ALW | Измерение расхода со специальными разделительными мембранами. | Идеален для химически агрессивных, вязких и высокотемпературных сред. |
Технические возможности и особенности
- Цифровая компенсация: Датчики Aplisens автоматически компенсируют погрешности, вызванные изменением температуры рабочей среды и статическим давлением в контуре. [1]
- Широкий диапазон давлений: Стандартное исполнение выдерживает статическое давление до 25 МПа или 40 МПа (в специальном исполнении). [1]
- Удаленная настройка: Поддержка протоколов HART и Profibus PA позволяет конфигурировать границы измерения расхода и калибровать прибор удаленно с помощью HART-коммуникатора.
- Гибкость монтажа: Возможность комплектации трехходовыми и пятиходовыми клапанными блоками Aplisens для безопасного монтажа, продувки импульсных линий и проверки «нуля» датчика на месте.
Особенности
Гарантия
от 12 месяцев
Гц
Производитель
APLISENS
