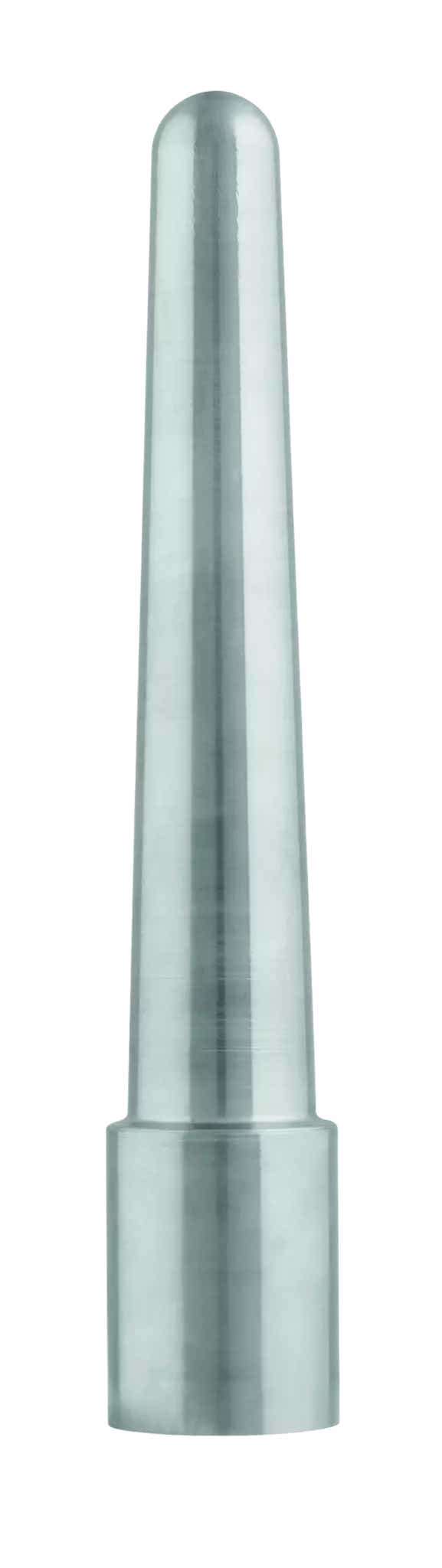

Приварные защитные гильзы для термопар и термометров сопротивления JUMO 909712
909712
Описание
Приварные (вварные) защитные гильзы JUMO серии 909712 (часто входят в общий типовой лист промышленной арматуры 909710) — это толстостенные чехлы, предназначенные для жесткого монтажа датчиков температуры методом вварки непосредственно в трубопроводы, реакторы или резервуары.Они разработаны для экстремальных технологических процессов с высоким давлением, быстрыми потоками сред и значительными механическими нагрузками. Использование гильз позволяет осуществлять замену, ремонт или государственную поверку датчиков (термопар и термометров сопротивления) без разгерметизации системы и слива теплоносителя.
Ключевые технические характеристики
• Материал исполнения: Стандартно применяется высококачественная нержавеющая сталь 1.4571 (AISI 316Ti), обеспечивающая превосходную жаропрочность и стойкость к агрессивным химическим средам. Для особых условий под заказ поставляются другие стали (например, жаропрочная углеродистая сталь 1.0305).
• Диапазон рабочих температур: Базовые модификации рассчитаны на применение в диапазоне от 0 до +400 °C / +500 °C.
• Предельное давление: До 450 бар (в зависимости от температуры измеряемой среды, скорости потока и монтажной длины).
• Профиль защитной трубки: Чаще всего используется коническая форма со ступенчатым переходом диаметра (например, сужение внешнего диаметра с 24/25 мм у основания до 12.5/17 мм на конце). Это снижает гидродинамическое сопротивление потоку и улучшает время термического отклика прибора.
Варианты стандартов и присоединений (Формы по DIN)
Внутри серии 909712 существует строгое разделение по немецким промышленным стандартам:
• Форма D1 / D4 (по DIN 43763): Оснащаются внутренней присоединительной резьбой M18×1.5 для сопряжения с датчиком температуры. Внутренний диаметр под наконечник датчика обычно составляет 7 мм или 9 мм.
• Form S (по DIN 16179): Комплектуются внутренней присоединительной резьбой G 1/2 и внутренним диаметром под измерительный зонд 11 мм.
Ключевые технические характеристики
• Материал исполнения: Стандартно применяется высококачественная нержавеющая сталь 1.4571 (AISI 316Ti), обеспечивающая превосходную жаропрочность и стойкость к агрессивным химическим средам. Для особых условий под заказ поставляются другие стали (например, жаропрочная углеродистая сталь 1.0305).
• Диапазон рабочих температур: Базовые модификации рассчитаны на применение в диапазоне от 0 до +400 °C / +500 °C.
• Предельное давление: До 450 бар (в зависимости от температуры измеряемой среды, скорости потока и монтажной длины).
• Профиль защитной трубки: Чаще всего используется коническая форма со ступенчатым переходом диаметра (например, сужение внешнего диаметра с 24/25 мм у основания до 12.5/17 мм на конце). Это снижает гидродинамическое сопротивление потоку и улучшает время термического отклика прибора.
Варианты стандартов и присоединений (Формы по DIN)
Внутри серии 909712 существует строгое разделение по немецким промышленным стандартам:
• Форма D1 / D4 (по DIN 43763): Оснащаются внутренней присоединительной резьбой M18×1.5 для сопряжения с датчиком температуры. Внутренний диаметр под наконечник датчика обычно составляет 7 мм или 9 мм.
• Form S (по DIN 16179): Комплектуются внутренней присоединительной резьбой G 1/2 и внутренним диаметром под измерительный зонд 11 мм.
Особенности
Материал корпуса
нержавеющая сталь
Производитель
JUMO
