Преобразователь разности давлений APLISENS PR-28
Преобразователь давления измерительный PR-28 предназначен для измерений разности давлений газов, паров и жидкостей (в том числе, агрессивных веществ)
Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.
В преобразователях PR-28, для защиты от агрессивных воздействий, электронная схема залита силиконовым компаундом и помещена в корпус из нержавеющей стали 0H17N12M2T (316ss), в зависимости от типа электрического присоединения:

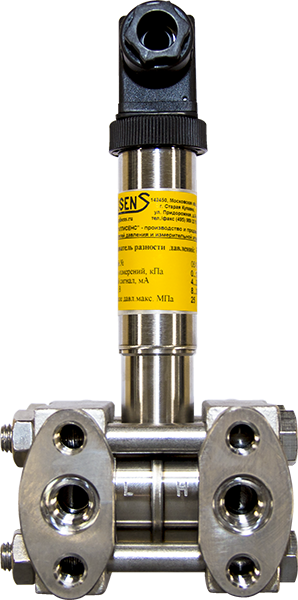

-Тип PD. Степень защиты корпуса - IP65. Штепсельный разъём типа DIN 43650. Возможно исполнение типа РPD, при котором штепсельный разъём приспособлен к пломбированию (ограничение доступа к потенциометрам настроек).
-Тип PM12. Степень защиты корпуса - IP67. Штепсельный разъём типа M12×1. Электрическое кабельное присоединение, соединение с атмосферой с обратной стороны измерительной мембраны, осуществляется посредством капилляра, находящегося в кабеле.

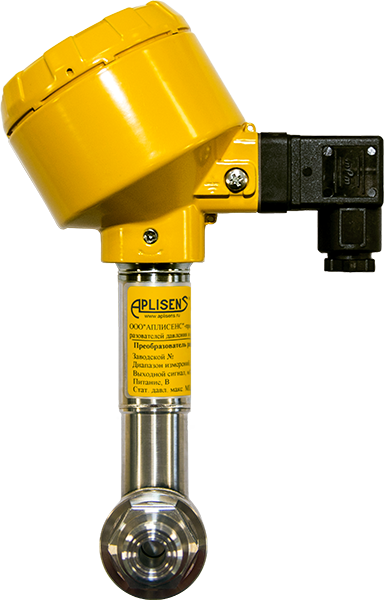

-Тип ALW. Степень защиты корпуса - IP65. Имеет местный индикатор, встроенный в корпус, выполненный из алюминия. Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–340°.
Подключение линии связи производится с использованием штепсельного разъёма типа DIN 43650 (PD) или штепсельного разъёма типа M12×1 (PM12), при котором степень защиты корпуса - IP67. Конфигурируемый жидкокристаллический индикатор с подсветкой, рабочий диапазон, температуры которого -30…+65°C, позволяет отображать: значения давления, действующего на измерительный элемент; значения выходного тока в мА или в процентах от диапазона; шкалу пользователя.

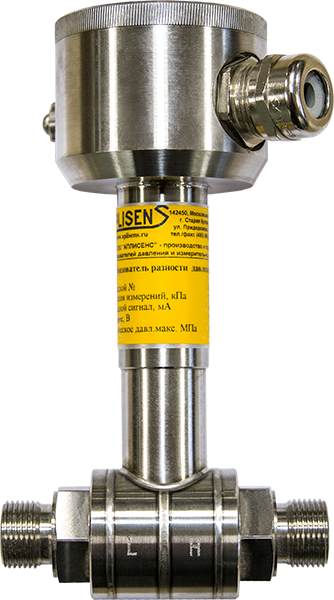

-Тип PZ. Степень защиты корпуса - IP66. Корпус изготовлен из нержавеющей стали, механически стойкий. Имеет зажимную коробку с сальником M20×1,5. Наличие зажимной колодки позволяет измерять выходной ток, не разрывая цепь.
-Тип PK. Степень защиты корпуса - IP67. Электрическое кабельное присоединение, соединение с атмосферой, с обратной стороны измерительной мембраны, осуществляется посредством капилляра, находящегося в кабеле. Возможно исполнение типа PKD, имеющее пластиковый сальниковый ввод.
В преобразователях PC-28, для измерений во взрывоопасных зонах, предусмотрено специальное исполнение Ex. Конструкция приёмника гарантирует устойчивость преобразователя к ударным воздействиям измеряемым давлением и к перегрузке по давлению до предельно допустимого статического давления 25 МПа или 40 МПа в специальном исполнении 40 МПа.
В преобразователях PR-28, с выходным сигналом 4…20 мА, имеется: специальном исполнение Safety, в соответствии с сертификатом промышленной безопасности SIL.
Возможно специальное исполнение Q... для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.
- IP65, IP66
