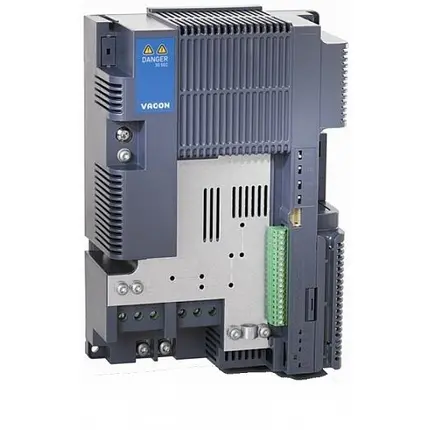

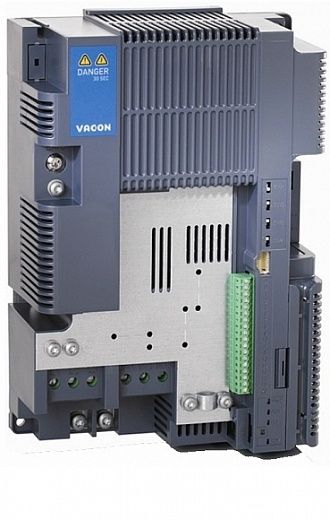

Преобразователь частоты Vacon 20 Cold Plate
20 Cold Plate
Описание
Основные характеристики
| Напряжение питания и диапазоны мощности | 3 x 380–480 В ... 0,75–7,5 кВт |
| Степень защиты корпуса | IP00 |
| Рабочая температура | от -10 до +70 °C |
| Перегрузка по току | 150% |
| Встроенные сетевые протоколы | Modbus RTU |
| Фильтры ЭМС | C2 |
Частотный преобразователь VACON 20 Cold Plate имеет те же самые функции, что и VACON 20, включая встроенный ПЛК согласно стандарту МЭК 61131-3, и аналогичный диапазон мощности. Его отличительной особенностью является уникальная система пассивного охлаждения, позволяющая приводу работать в самых сложных условиях. Тепловые потери в приводах переменного тока часто могут отрицательно повлиять на окружающее оборудование, особенно это относится к компактным приводам, установленным в тесном пространстве без достаточного притока воздуха. Специальная система охлаждения преобразователя частоты VACON 20 Cold Plate позволяет избежать этой проблемы. Потери тепла в частотном преобразователе можно снизить двумя способами: прикрепить радиатор с большими охлаждающими ребрами или, в качестве альтернативы, использовать жидкостное охлаждение. Вы можете выбрать лучшее решение в зависимости от ситуации. Этот преобразователь частоты отлично подходит для комплектного оборудования благодаря простому и быстрому монтажу, а также тонкому компактному корпусу, позволяющему устанавливать его в самых тесных местах.
Расшифровка кодов Vacon 20 Cold Plate
Vacon 20 Cold Plate
| Типовый код | Мощность, кВт | Ток, А | Входное напряжение | |||||
|---|---|---|---|---|---|---|---|---|
| Vacon 20 Cold Plate | ||||||||
| VACON0020-3L-0003-4-CP | 0,75 | 2,4 | 380 В, 3 Ф | |||||
| VACON0020-3L-0004-4-CP | 1,1 | 3,3 | 380 В, 3 Ф | |||||
| VACON0020-3L-0005-4-CP | 1,5 | 4,3 | 380 В, 3 Ф | |||||
| VACON0020-3L-0006-4-CP | 2,2 | 5,6 | 380 В, 3 Ф | |||||
| VACON0020-3L-0008-4-CP | 3 | 7,6 | 380 В, 3 Ф | |||||
| VACON0020-3L-0009-4-CP | 4 | 9 | 380 В, 3 Ф | |||||
| VACON0020-3L-0012-4-CP | 5,5 | 12 | 380 В, 3 Ф | |||||
| VACON0020-3L-0016-4-CP | 7,5 | 16 | 380 В, 3 Ф | |||||
Основные особенности
- Диапазон мощности от 0,75 до 7,5 кВт
- Предлагается в диапазоне напряжений 380–480 В
- Степень защиты корпуса IP00
- Снабжен охлаждающей пластиной
- Уникальная конструкция малой габаритной глубины
- Режим защитного отключения по крутящему моменту (STO) согласно SIL2
- Температура окружающего воздуха до 70°C
- Управление асинхронными двигателями и двигателями с постоянными магнитами (ПМ)
- Встроенный тормозной резистор • Световые индикаторы состояния на корпусе
- Слот расширения для плат ввода-вывода или сетевого интерфейса
- Портативная текстовая панель управления с функцией копирования
- Соединитель с универсальным разъемом ввода/вывода для комплектного оборудования
Преимущества
- Высочайшая эффективность и гибкость при охлаждении
- Быстрое подключение кабелей ввода/вывода
- Возможность использования специализированного ПО
- Быстрая установка и настройка параметров
Особенности
Производитель
Danfoss
