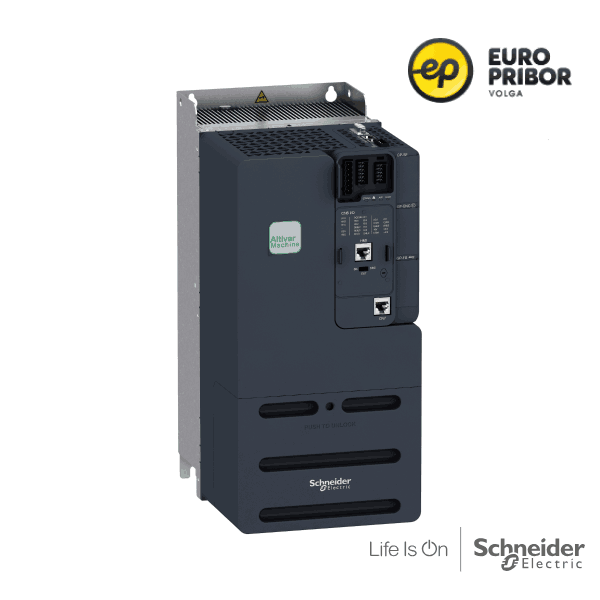

Преобразователь частоты Altivar ATV340 22кВт 480В Schneider Electric
ATV340
Описание
Преобразователь частоты Altivar ATV340 22кВт 480В Schneider Electric
Основные характеристики| Серия | Altivar Machine ATV340 |
|---|---|
| Тип продукта или компонента | Преобразователь частоты |
| Приложение для конкретного продукта | Сложные, мощные машины |
| Имя компонента | ATV340 |
| Мощность двигателя, кВт |
30 kW для нормальная нагрузка 22 kW для тяжелых условий |
| Мощность двигателя л.с. |
40 hp для нормальная нагрузка 30 hp для тяжелых условий |
| Максимальная длина кабеля двигателя |
Экранированный кабель длиной 100 м Неэкранированный кабель длиной 200 м |
| напряжение источника питания | 380...480 В - 15...10 % |
| Число фаз сети | 3 фазы |
| Линейный ток |
11,5 A для 480 В 3 фазы 4 kW / 5 hp 14,1 A для 380 В 3 фазы 4 kW / 5 hp |
| ЭМС-фильтр | Без фильтра ЭМС |
| Стиль сборки | С радиатором |
| Полная мощность | 45,7 кВА при 3 фазы 240 В 30 кВт/40 л.с. |
| Перспективная линия Isc | 22 кА для 3 фаз |
| Номинальный выходной ток | 120 А при 2,5 кГц 230 В 3 фазы 30 кВт/40 л.с. |
| Максимальный переходный ток |
15,8 A для 60 с 3 фазы 4 kW / 5 hp 17,3 A для 2 с 3 фазы 4 kW / 5 hp |
| Выходная частота | 0,1…599 Гц |
| Номинальная частота переключения | 4 кГц |
| Частота переключения |
1...16 кГц регулируемый 2,5...16 кГц с коэффициентом снижения мощности |
| Профиль управления асинхронным двигателем |
Векторное управление потоком (FVC) с датчиком (вектор тока) Отношение напряжение/частота (2 или 5 точек) Бездатчиковое векторное управление потоком (SFVC) (вектор напряжения или тока) Система ENA (адаптация энергии) для несимметричных нагрузок |
| Тип поляризации | Нет импеданса для Modbus |
Особенности
Производитель
Schneider Electric
