Первичные элементы измерения расхода JUMO flowTRANS DP серии P 409601
409601
Описание

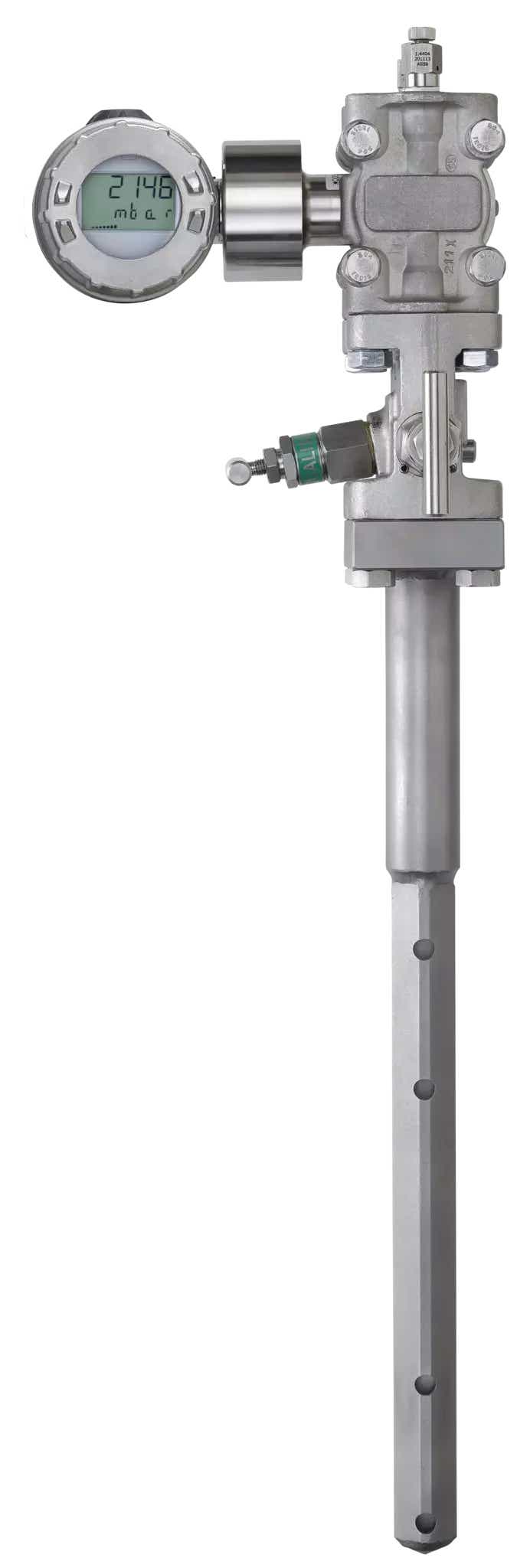

Первичные элементы измерения расхода JUMO flowTRANS DP серии P (модели P01/P02/P03/P04, базовый тип 409601) представляют собой усредняющие трубки Пито (напорные трубки), предназначенные для измерения объемного или массового расхода газов, сухого и перегретого пара, а также жидкостей.Они работают по методу переменного перепада давления и функционируют как единая измерительная система совместно с датчиками дифференциального давления JUMO dTRANS p02 DELTA или JUMO dTRANS p20 DELTA
Конструктивные исполнения серии (P01 – P04)
Модификации разделены по способу монтажа в трубопровод и рабочему давлению, что позволяет гибко адаптировать систему под любой технологический узел:
• flowTRANS DP P01: Версия с резьбовым компрессионным фитингом (резьбовое присоединение к процессу). Позволяет регулировать глубину погружения трубки.
• flowTRANS DP P02: Исполнение с монтажным фланцем. Подходит для стандартных фланцевых врезок на трубопроводах среднего и высокого давления.
• flowTRANS DP P03: Экстрагируемая версия (с возможностью извлечения под давлением). Позволяет монтировать и демонтировать датчик через запорную арматуру без остановки технологического потока и дренажа линии.
• flowTRANS DP P04: Исполнение для прямоугольных и круглых вентиляционных каналов (воздуховодов) большого сечения, оптимизированное для работы с газами при низком статическом давлении.
Ключевые технические характеристики
• Диапазон номинальных диаметров труб: от DN 50 до DN 1000 (под заказ до DN 3000 / DN 8000 для газоходов).
• Температура измеряемой среды: экстремально широкий диапазон — от -200 до +1000 °C (зависит от выбранного сплава).
• Максимальное давление: до 420 бар (для фланцевых и специальных исполнений).
• Материал конструкции: стандартно изготавливаются из высококачественной нержавеющей стали 316L / 1.4404, для агрессивных или сверхгорячих сред доступны спецсплавы — Hastelloy C-276, Inconel 625, монель или фторопласты (PTFE/PVDF)
• Интегрированные датчики (опция): трубка Пито может дополнительно оснащаться встроенным термометром сопротивления (RTD) или термопарой (TC) для одновременного измерения температуры процесса, что позволяет вычислять скорректированный («нормальный») расход сред.
Эксплуатационные преимущества трубок Пито JUMO
• Минимальные потери давления: в отличие от сужающих диафрагм (серия flowTRANS DP R), усредняющая трубка Пито создает крайне незначительное гидравлическое сопротивление потоку, сокращая энергозатраты на насосы и компрессоры.
• Меньшие требования к прямым участкам: для формирования стабильного профиля скоростей требуются укороченные прямые участки трубы до и после датчика (в среднем 7D / 3D вместо 20D / 10D у классических сужающих устройств).
• Усреднение профиля скорости: конструкция имеет несколько измерительных отверстий по всей длине зонда, направленных навстречу потоку (динамическое давление) и по направлению потока (статическое давление). Это позволяет компенсировать завихрения и выдавать точный усредненный результат даже в нестабильных потоках.
Конструктивные исполнения серии (P01 – P04)
Модификации разделены по способу монтажа в трубопровод и рабочему давлению, что позволяет гибко адаптировать систему под любой технологический узел:
• flowTRANS DP P01: Версия с резьбовым компрессионным фитингом (резьбовое присоединение к процессу). Позволяет регулировать глубину погружения трубки.
• flowTRANS DP P02: Исполнение с монтажным фланцем. Подходит для стандартных фланцевых врезок на трубопроводах среднего и высокого давления.
• flowTRANS DP P03: Экстрагируемая версия (с возможностью извлечения под давлением). Позволяет монтировать и демонтировать датчик через запорную арматуру без остановки технологического потока и дренажа линии.
• flowTRANS DP P04: Исполнение для прямоугольных и круглых вентиляционных каналов (воздуховодов) большого сечения, оптимизированное для работы с газами при низком статическом давлении.
Ключевые технические характеристики
• Диапазон номинальных диаметров труб: от DN 50 до DN 1000 (под заказ до DN 3000 / DN 8000 для газоходов).
• Температура измеряемой среды: экстремально широкий диапазон — от -200 до +1000 °C (зависит от выбранного сплава).
• Максимальное давление: до 420 бар (для фланцевых и специальных исполнений).
• Материал конструкции: стандартно изготавливаются из высококачественной нержавеющей стали 316L / 1.4404, для агрессивных или сверхгорячих сред доступны спецсплавы — Hastelloy C-276, Inconel 625, монель или фторопласты (PTFE/PVDF)
• Интегрированные датчики (опция): трубка Пито может дополнительно оснащаться встроенным термометром сопротивления (RTD) или термопарой (TC) для одновременного измерения температуры процесса, что позволяет вычислять скорректированный («нормальный») расход сред.
Эксплуатационные преимущества трубок Пито JUMO
• Минимальные потери давления: в отличие от сужающих диафрагм (серия flowTRANS DP R), усредняющая трубка Пито создает крайне незначительное гидравлическое сопротивление потоку, сокращая энергозатраты на насосы и компрессоры.
• Меньшие требования к прямым участкам: для формирования стабильного профиля скоростей требуются укороченные прямые участки трубы до и после датчика (в среднем 7D / 3D вместо 20D / 10D у классических сужающих устройств).
• Усреднение профиля скорости: конструкция имеет несколько измерительных отверстий по всей длине зонда, направленных навстречу потоку (динамическое давление) и по направлению потока (статическое давление). Это позволяет компенсировать завихрения и выдавать точный усредненный результат даже в нестабильных потоках.
Особенности
Давление max
100
Бар
Производитель
JUMO
