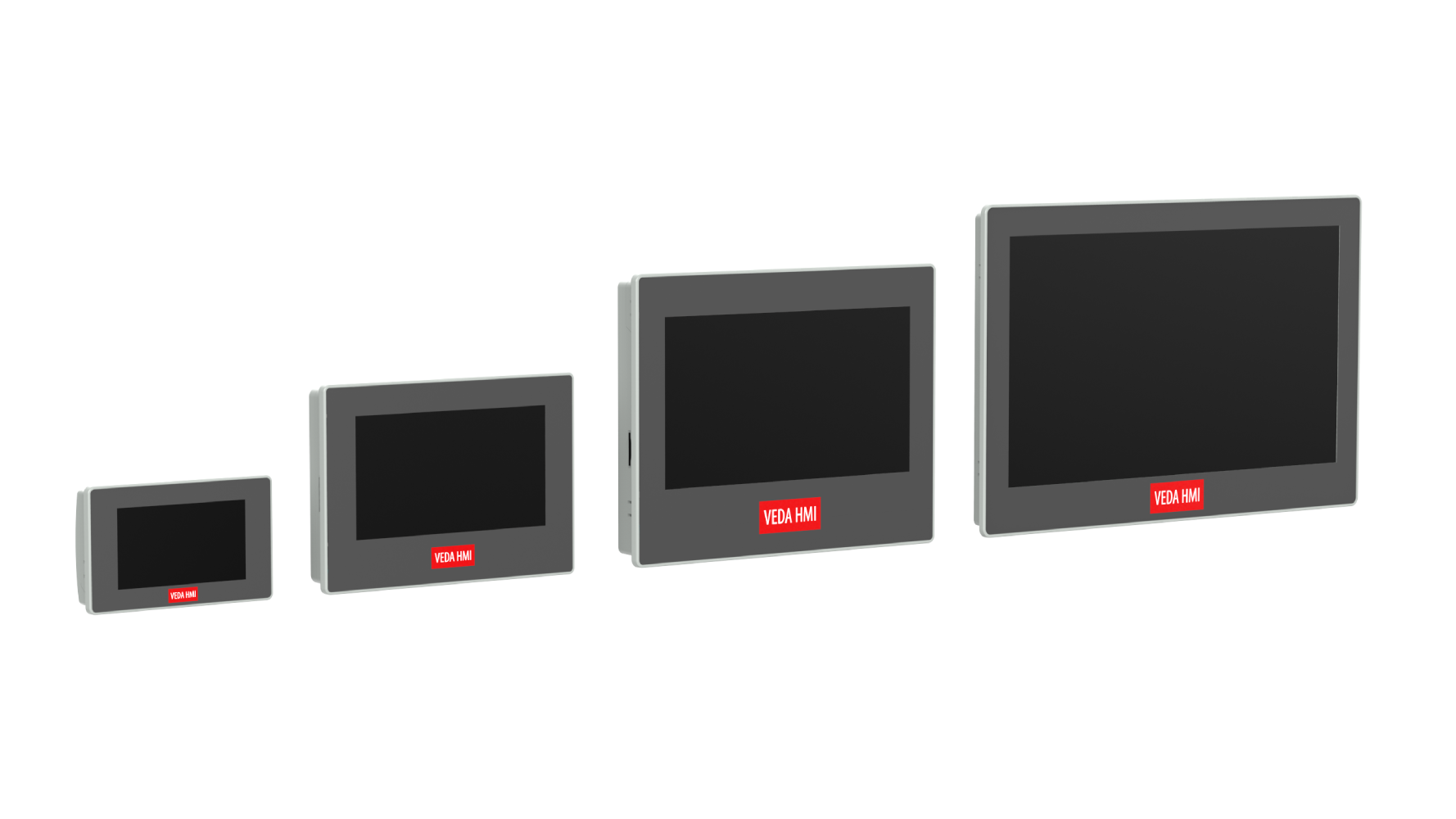

Панели оператора VEDA HMI
VEDA HMI – это новая линейка панелей оператора, разработанная с участием специалистов компании VEDA MC. Основное назначение панелей оператора — это наглядное и удобное представление параметров и средств оперативного управления в одном месте. Конфигурирование и настройка сенсорных панелей производится в специальной среде разработки VEDA HCT. Данная среда бесплатна, ее дистрибутив можно загрузить на сайте.
Особенности и преимущества
- TFT LCD экраны поддерживают до 16М цветов и позволяют получить более качественное изображение
- Быстрое время отклика и плавная смена изображений при переключениях
- Диагональ экрана от 4.3 до 15”
- Широкие коммуникационные возможности: порт Ethernet, позволяющий работать с устройствами по IP-протоколам, последовательные порты для связи с ПЛК и компьютерами, а также USB-порты, служащие не только для загрузки/выгрузки проектов и хранения данных, но и для подключения различных USB-устройств (принтеров, сканеров штрих-кодов и т. д.)
- Поддержка функции центра обмена данными
- Возможность работы с контроллерами различных производителей, такими как: Siemens, Allen Bradley, Mitsubishi, Omron, Yokogawa и др.
- Высокая надежность и защищенное исполнение лицевой панели IP65
Технические характеристики панелей оператора
| Код заказа | Типовой код | Описание | Масса, кг | ВхШхГ, мм |
|
VC-H-4 |
HMI панель, диагональ 4,3”, разрешение 800х480 (16:9), 65535 цветов, напряжение питания DC 24В, 2 порта, корпус пластиковый |
0,56 |
86х138х31,5 |
|
|
VC-H-7 |
HMI панель, диагональ 7”, разрешение 1024х600 (16:9), 16M цветов, напряжение питания DC 24В, 3 порта, корпус пластиковый |
0,89 |
144,9х203,9х33,8 |
|
|
VC-H-7-E |
HMI панель, диагональ 7”, разрешение 1024х600 (16:9), 16M цветов, напряжение питания DC 24В, 3 порта, Ehernet порт, корпус пластиковый |
0,89 |
144,9х203,9х33,8 |
|
|
VC-H-10 |
HMI панель, диагональ 10,1”, разрешение 1024х600 (16:9), 16M цветов, напряжение питания DC 24В, 2 порта, корпус пластиковый |
0,92 |
213х273х36 |
|
|
VC-H-10-E |
HMI панель, диагональ 10,1”, разрешение 1024х600 (16:9), 16M цветов, напряжение питания DC 24В, 3 порта, Ehernet порт, корпус пластиковый |
0,92 |
213х273х36 |
|
|
VC-H-15-E |
HMI панель, диагональ 15,6”, разрешение 1920х1080 (16:9), 65535 цветов, напряжение питания DC 24В, 3 порта, Ehernet порт, корпус металлический |
2,25 |
256x394x36 |
- Сервис. Компания VEDA MC имеет самую большую сеть сертифицированных партнеров по сервису и продажам в России, Белоруссии, Казахстане и других странах СНГ. Более 45 партнеров обеспечивают гарантийное и послегарантийное обслуживание приводной техники VEDA в крупнейших городах.
- R&D центр в России. При разработке новой продукции инженерами VEDA MC был учтен опыт эксплуатации различных средств человек-машинного интерфейса, обратная связь от партнеров и клиентов и технические возможности поставщиков.
- Высокий уровень технической поддержки. Команда VEDA MC имеет более 20 лет опыта работы на рынке промышленной автоматизации. В штате компании более 50 человек, которые на 100% сфокусированы на работу с промышленными контроллерами, преобразователями частоты и устройствами плавного пуска.
Панели оператора VEDA HMI могут применяться в таких сферах как, системы отопления, вентиляции и кондиционирования (ОВК), станки ЧПУ, системы противоаварийной защиты и сигнализации, производство стройматериалов, пищевая промышленность, добыча нефти, горнорудная промышленность и др.
