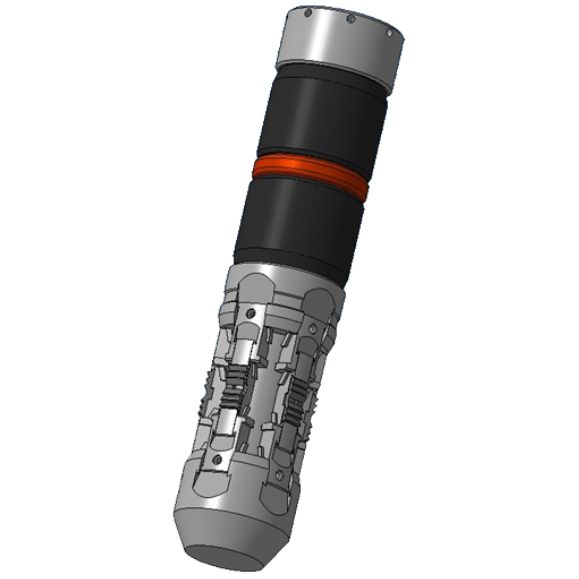

Пакеры разбуриваемые открытый ствол ПМОД-ПР (ОС)
KIP-0001151
Описание
Назначение:
- установка мостов и временное отключение пластов;
- использования в качестве опоры;
Конструктивные особенности
- способ посадки гидравлический с помощью узла посадочного гидравлического путём нагнетания гидравлического давления в НКТ
- надёжная защита от преждевременной посадки пакера во время его спуска до места установки
- надёжная пакеровка в открытом стволе
- отсутствие вращающихся частей пакера в процессе его разбуривания
| Наименование основных параметров | Значение параметра для типоразмера пакера | ||||||||
| 116 | 118 | 120 | 134 | 138 | 148 | 210 | 214 | ||
| Способ посадки пакера | Гидравлический | ||||||||
| Давление необходимое для установки пакера, МПа, не более | 17-19 | ||||||||
| Максимальный перепад давлений, воспринимаемый пакером, МПа | 250 | ||||||||
| Рабочая среда | нефть, газ, пластовая вода, буровой и солевой раствор | ||||||||
| Максимальная температура рабочей среды, °С | 150 | ||||||||
| Диаметр долота открытого ствола, разобщаемые пакером, мм |
120,6
122,0 |
123,8 | 126,0 | 139,7 |
142,9
146,0 |
152,4
155,6 |
215,9 | 220,0 | |
| Максимальный диаметр пакеровки, мм. | 158 | 160 | 163 | 181 | 185 | 195 | 282 | 286 | |
|
Габаритные размеры,
мм, не более: |
Длина, мм | 680 | 680 | 760 | 860 | 860 | 880 | 890 | 890 |
| Масса, кг | 11,0 | 12,0 | 15,5 | 22,5 | 23,5 | 40,0 | 57 | 61,0 | |
| Инструмент установочный гидравлический применяемый с пакером | ИУГ(ОС)-116 | ИУГ(ОС)-118 | ИУГ(ОС)-140 | ||||||
|
Присоединительная резьба инструмента посадочного *
по ГОСТ-633-80 |
НКТ-73 | ||||||||
| Диаметр шара для активации ИМП, мм | 32 | ||||||||
