Мембранные разделители сред JUMO 409774
409774
Описание
Мембранные разделители сред JUMO серии 409774 — это специализированные защитные устройства, предназначенные для совместной работы с датчиками давления (манометрами, преобразователями давления) в пищевой, биотехнологической и фармацевтической промышленности.Они оснащены быстросъемным зажимным соединением CLAMP, которое полностью отвечает строгим гигиеническим стандартам. Мембрана разделителя изолирует чувствительный элемент измерительного прибора от контакта с агрессивными, вязкими, кристаллизующимися или высокотемпературными средами, передавая давление через специальное заполняющее масло.
Конструктивные варианты исполнения
В рамках базового типа серия разделяется на две ключевые модификации (дополнения к базовому типу):

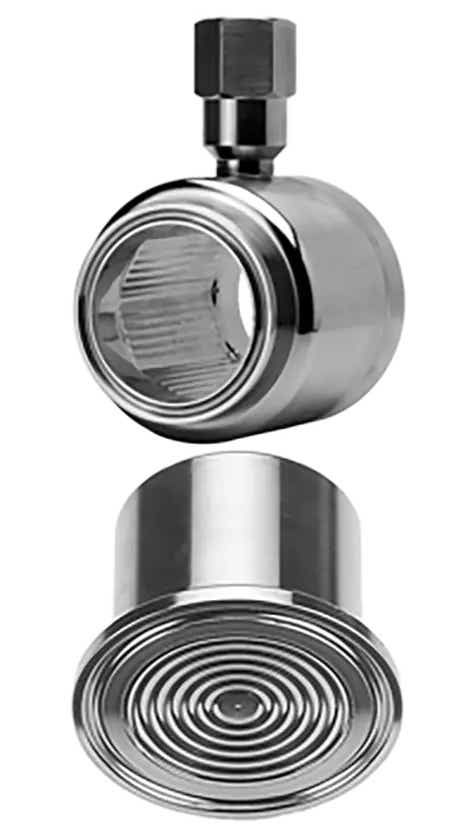

• Тип 409774/017 — классический мембранный разделитель сред со стандартным дисковым фланцем CLAMP.
• Тип 409774/018 — трубный (проточный) мембранный разделитель, который встраивается непосредственно в разрыв трубопровода, исключая образование застойных зон и мертвых пространств (идеально для CIP/SIP моек).
Ключевые технические характеристики
• Материал конструкции: Высококачественная нержавеющая сталь 316L / 1.4435 / 1.4404 (в спецификации обозначается кодом 20). Под заказ доступны спецсплавы (99).
• Номинальное давление: Рассчитаны на работу в системах с давлением до PN 40 (код 040).
• Варианты размеров CLAMP (подключение к процессу):
o Код 615: дюймовое исполнение DN 1 1/2".
o Код 616: дюймовое исполнение DN 2".
• Тип заполняющей жидкости (жидкости гидропередачи):
o Силиконовое масло (код 1) — стандартное промышленное применение.
o Инертная жидкость (код 2) — для сред, не допускающих контакта с силиконами.
o Растительное масло (код 3) — абсолютно безопасный стандарт для пищевой и фармацевтической индустрии.
Варианты связи с датчиком (дистанционная передача)
Разделитель может монтироваться на датчик давления несколькими способами в зависимости от температуры процесса:
1. Прямой монтаж: Разделитель жестко скреплен с прибором (без капилляра, код 0000).
2. С охлаждающим элементом: Используется радиатор-охладитель при температуре среды выше +100 °C / +150 °C (код 0001).
3. Дистанционный (капиллярный) монтаж: Прибор и разделитель соединяются гибкой капиллярной трубкой в оплетке длиной от 1 до 5 метров.
Конструктивные варианты исполнения
В рамках базового типа серия разделяется на две ключевые модификации (дополнения к базовому типу):
• Тип 409774/017 — классический мембранный разделитель сред со стандартным дисковым фланцем CLAMP.
• Тип 409774/018 — трубный (проточный) мембранный разделитель, который встраивается непосредственно в разрыв трубопровода, исключая образование застойных зон и мертвых пространств (идеально для CIP/SIP моек).
Ключевые технические характеристики
• Материал конструкции: Высококачественная нержавеющая сталь 316L / 1.4435 / 1.4404 (в спецификации обозначается кодом 20). Под заказ доступны спецсплавы (99).
• Номинальное давление: Рассчитаны на работу в системах с давлением до PN 40 (код 040).
• Варианты размеров CLAMP (подключение к процессу):
o Код 615: дюймовое исполнение DN 1 1/2".
o Код 616: дюймовое исполнение DN 2".
• Тип заполняющей жидкости (жидкости гидропередачи):
o Силиконовое масло (код 1) — стандартное промышленное применение.
o Инертная жидкость (код 2) — для сред, не допускающих контакта с силиконами.
o Растительное масло (код 3) — абсолютно безопасный стандарт для пищевой и фармацевтической индустрии.
Варианты связи с датчиком (дистанционная передача)
Разделитель может монтироваться на датчик давления несколькими способами в зависимости от температуры процесса:
1. Прямой монтаж: Разделитель жестко скреплен с прибором (без капилляра, код 0000).
2. С охлаждающим элементом: Используется радиатор-охладитель при температуре среды выше +100 °C / +150 °C (код 0001).
3. Дистанционный (капиллярный) монтаж: Прибор и разделитель соединяются гибкой капиллярной трубкой в оплетке длиной от 1 до 5 метров.
Особенности
Материал корпуса
нержавеющая сталь
Производитель
JUMO
