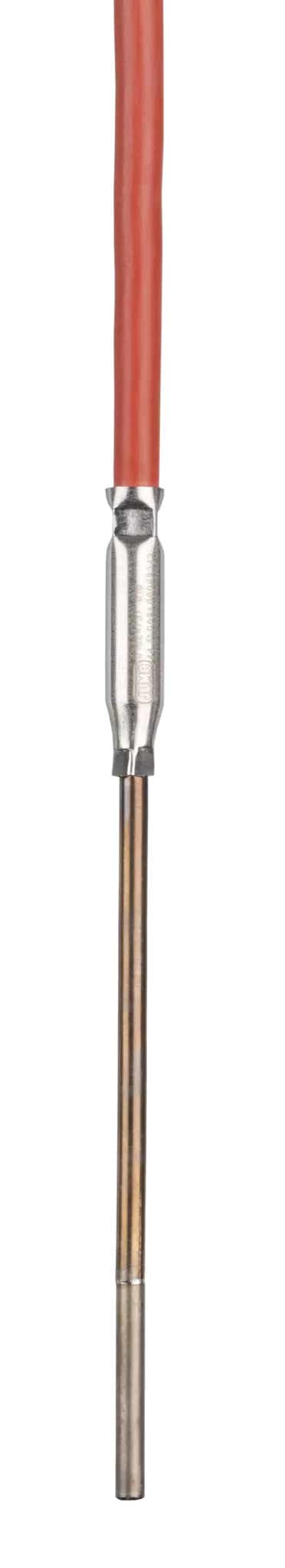

Малогабаритный термометр сопротивления с соединительным кабелем JUMO 902250
902250
Описание
Малогабаритные термометры сопротивления JUMO в минеральной изоляции серии 902250 (базовый тип 902250/3x) — это гибкие, виброустойчивые датчики температуры с несъемным соединительным кабелем. Благодаря заполнению защитной оболочки оксидом магния, они выдерживают сильные динамические нагрузки, быстро реагируют на изменения температуры и могут изгибаться при монтаже в труднодоступных местах.
Ключевые технические характеристики
• Широкий температурный диапазон: от -50 (-200) до +600 °C.
• Чувствительные элементы: тонкопленочные платиновые сенсоры Pt100 или Pt1000.
• Высокое быстродействие (в воде): время отклика составляет всего \(t_{0.5}\) от 0,7 секунды.
• Линии связи: доступны 2-проводная, 3-проводная или 4-проводная схемы подключения.
• Гибкость конструкции: защитная трубка из нержавеющей стали может быть изогнута с минимальным радиусом в 5-кратный внешний диаметр.
Модификации по материалу изоляции кабеля
Температурная стойкость кабельного вывода зависит от выбранного исполнения:
• 902250/32 — соединительный кабель из ПВХ (PVC) (температурный диапазон от -5 до +80 / +105 °C).
• 902250/33 — кабель из силикона (высокая гибкость, диапазон от -50 до +180 °C).
• 902250/34 — кабель из фторопласта (PTFE) (для экстремального холода и химии, от -190 до +260 °C).
• 902250/35 (или модификация по листу) — кабель со стекловолоконной изоляцией в металлической оплетке (до +350 °C для сухих зон)
Ключевые технические характеристики
• Широкий температурный диапазон: от -50 (-200) до +600 °C.
• Чувствительные элементы: тонкопленочные платиновые сенсоры Pt100 или Pt1000.
• Высокое быстродействие (в воде): время отклика составляет всего \(t_{0.5}\) от 0,7 секунды.
• Линии связи: доступны 2-проводная, 3-проводная или 4-проводная схемы подключения.
• Гибкость конструкции: защитная трубка из нержавеющей стали может быть изогнута с минимальным радиусом в 5-кратный внешний диаметр.
Модификации по материалу изоляции кабеля
Температурная стойкость кабельного вывода зависит от выбранного исполнения:
• 902250/32 — соединительный кабель из ПВХ (PVC) (температурный диапазон от -5 до +80 / +105 °C).
• 902250/33 — кабель из силикона (высокая гибкость, диапазон от -50 до +180 °C).
• 902250/34 — кабель из фторопласта (PTFE) (для экстремального холода и химии, от -190 до +260 °C).
• 902250/35 (или модификация по листу) — кабель со стекловолоконной изоляцией в металлической оплетке (до +350 °C для сухих зон)
Особенности
Материал корпуса
нержавеющая сталь
Производитель
JUMO
Температура измеряемой среды Max
600
°C
Температура измеряемой среды Min
-200
°C
