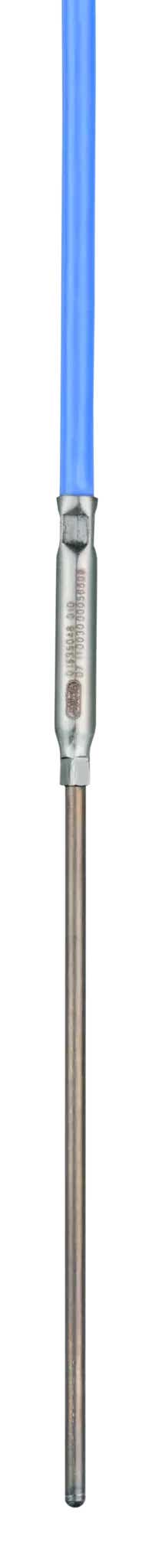

Малогабаритные термопары JUMO в минеральной изоляции 901250
901250
Описание
Малогабаритные термопары JUMO в минеральной изоляции серии 901250 — это ультрабыстродействующие и вибростойкие датчики температуры с несъемным компенсационным кабелем.Главная особенность серии заключается в технологии исполнения защитной части: термоэлектрические провода запрессованы огнеупорным оксидом магния (MgO) внутри гибкой тонкостенной металлической оболочки. Это обеспечивает феноменальную устойчивость к вибрациям, позволяет гнуть датчик по трассе монтажа (минимальный радиус — 5 диаметров трубки) и гарантирует экстремально быстрое время отклика.
Ключевые технические характеристики
• Диапазон измеряемых температур: от -200 до +1200 °C (конкретный предел зависит от сплава оболочки и типа термопары).
• Минимальные габариты (диаметры зонда): широкий ряд — 0.5 мм, 1.0 мм, 1.5 мм, 2.0 мм, 3.0 мм, а также 4.5 и 6.0 мм.
• Типы поддерживаемых термопар:
o Тип K (NiCr-Ni, хромель-алюмель) — стандарт до +1200 °C (материал оболочки — жаропрочный сплав Inconel 600 / 2.4816).
o Тип J (Fe-CuNi, железо-константан) — до +800 °C (оболочка — нержавеющая сталь 1.4541).
o Тип L (Fe-CuNi) — по устаревшему стандарту DIN 43710 (для обслуживания старых систем).
Модификации по типу базового исполнения (изоляция кабеля)
В зависимости от условий в зоне отвода кабеля выбирается базовая кодировка:
• 901250/32 — компенсационный кабель с силиконовой изоляцией (стойкость до +180 °C, влагозащита).
• 901250/33 — кабель с фторопластовой изоляцией PTFE (до +260 °C, высокая химическая стойкость).
• 901250/34 — кабель со стекловолоконной изоляцией и внешней защитной металлической оплеткой (до +350 °C для сухих сред).
Конструктивные опции
• По умолчанию измерительный спай изолирован от металлической внешней оболочки для исключения наводок.
• Поставляются как с одинарным (1 термопара), так и с двойным (2 термопары) измерительным элементом
Ключевые технические характеристики
• Диапазон измеряемых температур: от -200 до +1200 °C (конкретный предел зависит от сплава оболочки и типа термопары).
• Минимальные габариты (диаметры зонда): широкий ряд — 0.5 мм, 1.0 мм, 1.5 мм, 2.0 мм, 3.0 мм, а также 4.5 и 6.0 мм.
• Типы поддерживаемых термопар:
o Тип K (NiCr-Ni, хромель-алюмель) — стандарт до +1200 °C (материал оболочки — жаропрочный сплав Inconel 600 / 2.4816).
o Тип J (Fe-CuNi, железо-константан) — до +800 °C (оболочка — нержавеющая сталь 1.4541).
o Тип L (Fe-CuNi) — по устаревшему стандарту DIN 43710 (для обслуживания старых систем).
Модификации по типу базового исполнения (изоляция кабеля)
В зависимости от условий в зоне отвода кабеля выбирается базовая кодировка:
• 901250/32 — компенсационный кабель с силиконовой изоляцией (стойкость до +180 °C, влагозащита).
• 901250/33 — кабель с фторопластовой изоляцией PTFE (до +260 °C, высокая химическая стойкость).
• 901250/34 — кабель со стекловолоконной изоляцией и внешней защитной металлической оплеткой (до +350 °C для сухих сред).
Конструктивные опции
• По умолчанию измерительный спай изолирован от металлической внешней оболочки для исключения наводок.
• Поставляются как с одинарным (1 термопара), так и с двойным (2 термопары) измерительным элементом
Особенности
Производитель
JUMO
Температура измеряемой среды Max
1200
°C
Температура измеряемой среды Min
-200
°C
