Магнитно-индуктивный расходомер SM7601 IFM
SM7601
Описание
Магнитно-индуктивный расходомер SM7601 IFM - магнитно-индуктивный расходомер ifm SM7601 для непрерывного контроля потока электропроводных жидкостей. Электронный принцип измерения снижает влияние износа, а локальная индикация упрощает настройку на трубопроводе.
Инженерные особенности

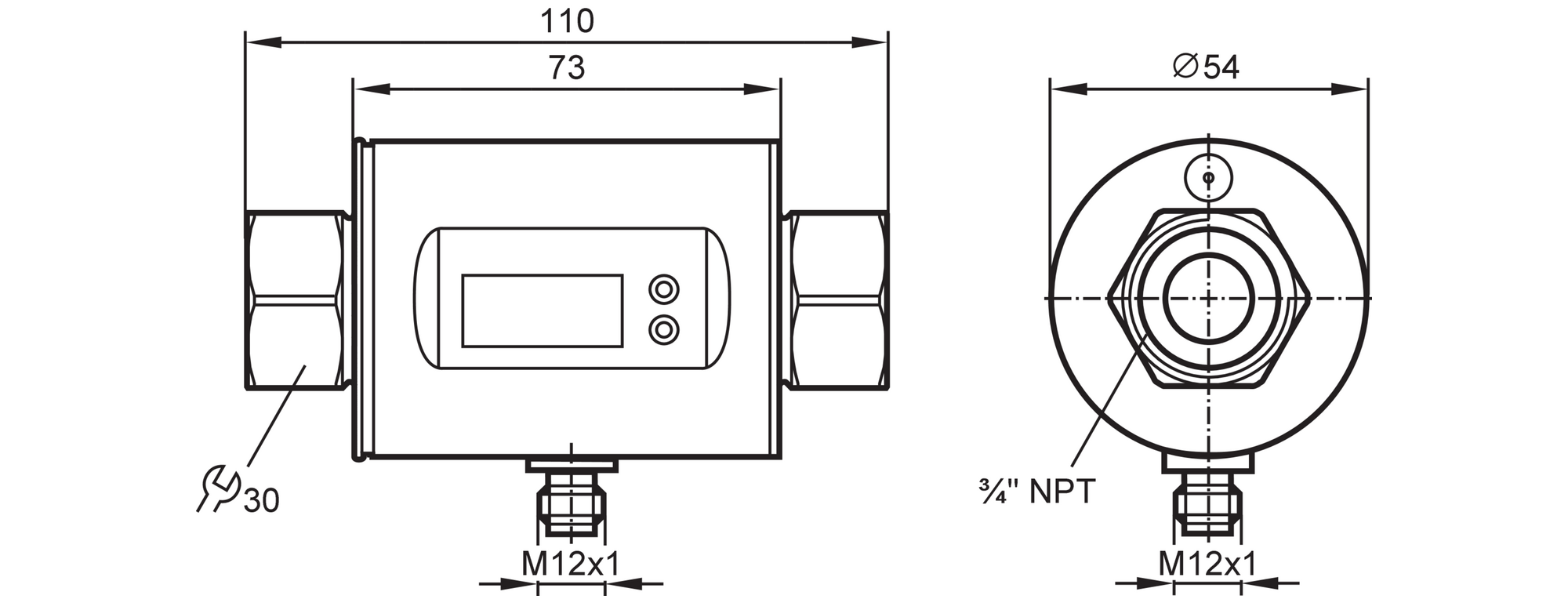

Модель имеет исполнение: типовой код модели: SMN34GGXFRKG/US-100; принцип измерения: магнитно-индуктивный; корпус: цилиндрический; габариты, мм: Ø 54 / L = 110; применение: функция сумматора; для промышленного применения; особенность: позолоченные контакты. Рабочий диапазон по расходу - 0,014...3 м³/ч; технологическое подключение - резьбовое присоединение 3/4" NPT внутренняя резьба DN20. Допустимые среды: электропроводные жидкости; вода; водные среды; электропроводность: ≥ 20 мкСм/см; вязкость: < 70 мм²/с (40 °C). Для контакта со средой используются нержавеющая сталь (1.4404 / 316L); PEEK; FKM.
Сигналы и контроль
Выходная часть: выходной сигнал: дискретный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый); электрическое исполнение: PNP/NPN; дискретные выходы: 2; аналоговые выходы: 1; аналоговый токовый выход: 4...20; (масштабируемый) мА; аналоговый выход напряжения: 0...10; (масштабируемый) В. Да: IO-Link; версия: 1.1; тип передачи: COM2 (38,4 кБод). Дисплей и элементы индикации: единицы индикации: 6 x светодиод, зеленый (галл/мин, галл/ч, gal, °F, 10³, 1000 x 10³); измеряемые значения: алфавитно-цифровой дисплей, 4-разрядный; состояние переключения: 2 x светодиод, желтый. Условия работы: номинальное давление: 16 бар 232 psi 1.6 МПа; максимально допустимое рабочее давление: 10.4 бар 1.04 МПа. За счет сочетания измерения, настройки порогов и локальной диагностики прибор помогает быстрее обнаруживать недоподачу, перегрузку линии или изменение режима процесса.
Инженерные особенности
Модель имеет исполнение: типовой код модели: SMN34GGXFRKG/US-100; принцип измерения: магнитно-индуктивный; корпус: цилиндрический; габариты, мм: Ø 54 / L = 110; применение: функция сумматора; для промышленного применения; особенность: позолоченные контакты. Рабочий диапазон по расходу - 0,014...3 м³/ч; технологическое подключение - резьбовое присоединение 3/4" NPT внутренняя резьба DN20. Допустимые среды: электропроводные жидкости; вода; водные среды; электропроводность: ≥ 20 мкСм/см; вязкость: < 70 мм²/с (40 °C). Для контакта со средой используются нержавеющая сталь (1.4404 / 316L); PEEK; FKM.
Сигналы и контроль
Выходная часть: выходной сигнал: дискретный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый); электрическое исполнение: PNP/NPN; дискретные выходы: 2; аналоговые выходы: 1; аналоговый токовый выход: 4...20; (масштабируемый) мА; аналоговый выход напряжения: 0...10; (масштабируемый) В. Да: IO-Link; версия: 1.1; тип передачи: COM2 (38,4 кБод). Дисплей и элементы индикации: единицы индикации: 6 x светодиод, зеленый (галл/мин, галл/ч, gal, °F, 10³, 1000 x 10³); измеряемые значения: алфавитно-цифровой дисплей, 4-разрядный; состояние переключения: 2 x светодиод, желтый. Условия работы: номинальное давление: 16 бар 232 psi 1.6 МПа; максимально допустимое рабочее давление: 10.4 бар 1.04 МПа. За счет сочетания измерения, настройки порогов и локальной диагностики прибор помогает быстрее обнаруживать недоподачу, перегрузку линии или изменение режима процесса.
Особенности
Диапазон измерения
0,014...3 м³/ч
Производитель
IFM
Степень защиты
- IP67
