Магнитно-индуктивный расходомер SM7004 IFM
SM7004
Описание
Магнитно-индуктивный расходомер SM7004 IFM - магнитно-индуктивный расходомер ifm SM7004 для непрерывного контроля потока электропроводных жидкостей. Электронный принцип измерения снижает влияние износа, а локальная индикация упрощает настройку на трубопроводе.
Инженерные особенности

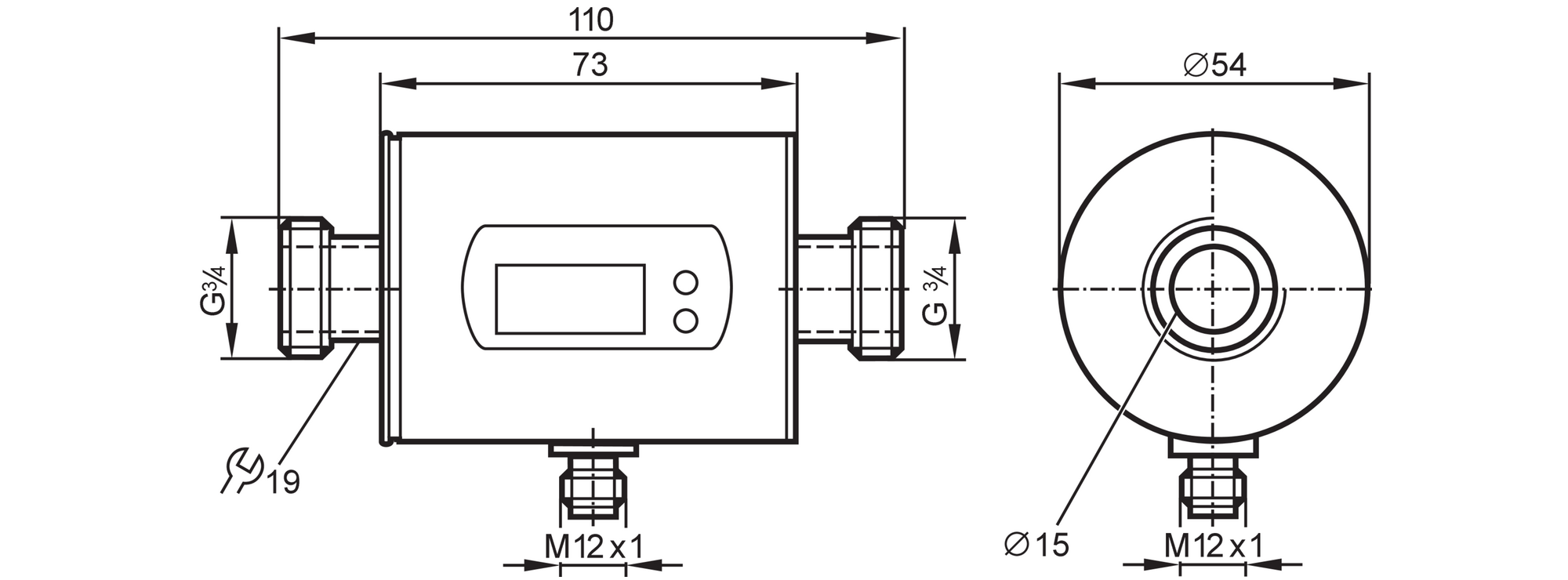

Модель имеет исполнение: типовой код модели: SMR34GGX50KG/US100; принцип измерения: магнитно-индуктивный; корпус: цилиндрический; габариты, мм: Ø 54 / L = 110; применение: для промышленного применения; особенность: позолоченные контакты; монтаж: подключение к трубе через адаптер. Рабочий диапазон по расходу - 0,012...3 м³/ч; технологическое подключение - резьбовое присоединение G 3/4 наружная резьба DN20 плоское уплотнение. Допустимые среды: электропроводные жидкости; вода; водные среды; электропроводность: ≥ 20 мкСм/см; вязкость: < 70 мм²/с (40 °C). Для контакта со средой используются нержавеющая сталь (1.4404 / 316L); PEEK; FKM.
Сигналы и контроль
Выходная часть: выходной сигнал: аналоговый сигнал; аналоговые выходы: 2; аналоговый токовый выход: 4...20; (масштабируемый) мА. Дисплей и элементы индикации: единицы индикации: 6 x светодиод, зеленый (л/мин, м³/ч, галл/мин, галл/ч, °C, °F); измеряемые значения: алфавитно-цифровой дисплей, 4-разрядный. Условия работы: номинальное давление: 16 бар 1.6 МПа; максимально допустимое рабочее давление: 10.4 бар 1.04 МПа; температура среды, °C: -10...70; температура окружающей среды, °C: -10...60; температура хранения, °C: -25...80. За счет сочетания измерения, настройки порогов и локальной диагностики прибор помогает быстрее обнаруживать недоподачу, перегрузку линии или изменение режима процесса.
Инженерные особенности
Модель имеет исполнение: типовой код модели: SMR34GGX50KG/US100; принцип измерения: магнитно-индуктивный; корпус: цилиндрический; габариты, мм: Ø 54 / L = 110; применение: для промышленного применения; особенность: позолоченные контакты; монтаж: подключение к трубе через адаптер. Рабочий диапазон по расходу - 0,012...3 м³/ч; технологическое подключение - резьбовое присоединение G 3/4 наружная резьба DN20 плоское уплотнение. Допустимые среды: электропроводные жидкости; вода; водные среды; электропроводность: ≥ 20 мкСм/см; вязкость: < 70 мм²/с (40 °C). Для контакта со средой используются нержавеющая сталь (1.4404 / 316L); PEEK; FKM.
Сигналы и контроль
Выходная часть: выходной сигнал: аналоговый сигнал; аналоговые выходы: 2; аналоговый токовый выход: 4...20; (масштабируемый) мА. Дисплей и элементы индикации: единицы индикации: 6 x светодиод, зеленый (л/мин, м³/ч, галл/мин, галл/ч, °C, °F); измеряемые значения: алфавитно-цифровой дисплей, 4-разрядный. Условия работы: номинальное давление: 16 бар 1.6 МПа; максимально допустимое рабочее давление: 10.4 бар 1.04 МПа; температура среды, °C: -10...70; температура окружающей среды, °C: -10...60; температура хранения, °C: -25...80. За счет сочетания измерения, настройки порогов и локальной диагностики прибор помогает быстрее обнаруживать недоподачу, перегрузку линии или изменение режима процесса.
Особенности
Диапазон измерения
0,012...3 м³/ч
Материал корпуса
нержавеющая сталь
Производитель
IFM
Степень защиты
- IP67
