Круглый цилиндр FESTO DSNU-50
DSNU-50
Описание

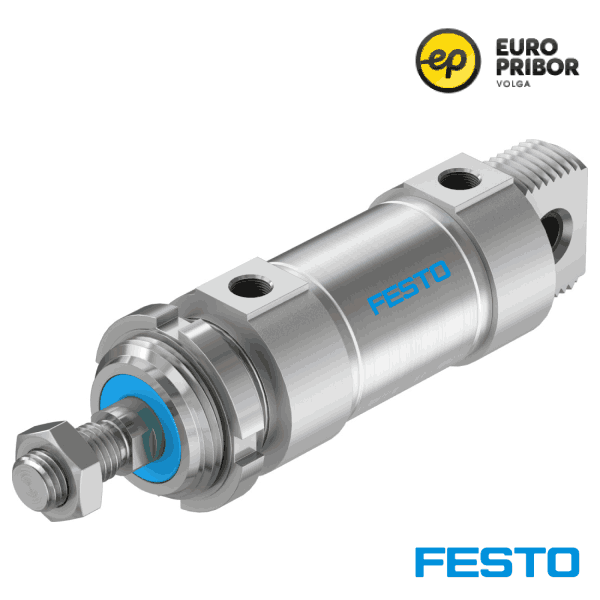

Круглый цилиндр FESTO DSNU-50 (193994)
Технические характеристики
Ход поршня: 1 мм ... 500 ммДиаметр поршня: 50 мм
Амортизация: Эластичные амортизационные кольца/пластины на обоих концах Саморегулирующаяся пневматическая амортизация в конечном положении Пневматическая амортизация, регулируемая на обоих концах
Положение установки: необязательный
Дизайн: Поршень Шток поршня Корпус цилиндра
Определение положения: Через бесконтактный переключатель
Варианты: Удлиненная наружная резьба на штоке поршня Шток поршня с внутренней резьбой Специальная резьба на штоке поршня Шток поршня с наружной резьбой, укороченной на одном конце Удлиненный шток поршня Зажимной узел на штоке поршня Осевой порт подачи С прямым креплением Боковой порт подачи Металлический скребок С защитой от вращения Высокая защита от коррозии Защита от пыли Равномерное, медленное движение Низкое трение Сквозной шток поршня Термостойкие уплотнения макс. 120 °C Шток поршня на одном конце
Защита от крутящего момента/направляющей; Квадратный шток поршня
Рабочее давление: 0,1 МПа ... 1 МПа (1 бар ... 10 бар
Режим работы: Двойного действия
Знак CE (см. декларацию о соответствии); Согласно Директиве ЕС по взрывозащите (ATEX); Маркировка CE (см. декларацию соответствия); Инструкции по UK EX
Сертификация взрывозащиты за пределами ЕС: EPL Db (GB) EPL Gb (GB)
Взрывозащита: Зона 1 (ATEX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (UKEX) Зона 22 (ATEX)
Газ категории ATEX: II 2G
Категория ATEX пыль: II 2D
Тип защиты от взрыва и воспламенения для газа: Ex h IIC T4 Gb
Тип защиты от взрыва и воспламенения пыли: Ex h IIIC T120°C Db
Температура окружающей среды при взрыве: -20°С <= Tокр <= +60°С
Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание по рабочим и пилотным средам: Возможна работа со смазкой (в этом случае работа со смазкой всегда будет необходима)
Класс коррозионной стойкости CRC: 2 - Умеренное коррозионное напряжение 3 - высокое коррозионное напряжение
Соответствие LABS (PWIS): VDMA24364-B1/B2-L VDMA24364 зона III
Температура окружающей среды: -20 °С ... 120 °С
Длина амортизации: 20 мм
Теоретическая сила при 0,6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход: 990 Н
Теоретическая сила при 0,6 МПа (6 бар, 87 фунтов на кв. дюйм), прямой ход: 1178 с.ш.
Движущаяся масса для хода 0 мм: 413 г
Дополнительная движущаяся масса на 10 мм хода: 25 г
Базовый вес для хода 0 мм: 1087 г
Дополнительный вес на 10 мм хода: 40 г
Тип крепления: С аксессуарами
Пневматическое соединение: G1/4
Примечание по материалам: Соответствует RoHS
Материал покрытия: Кованый алюминиевый сплав
Материал уплотнений: NBR ТПЭ-У(ПУ)
Материал штока поршня: Высоколегированная нержавеющая сталь
Материал корпуса цилиндра: Высоколегированная нержавеющая сталь
Особенности
Производитель
Festo
