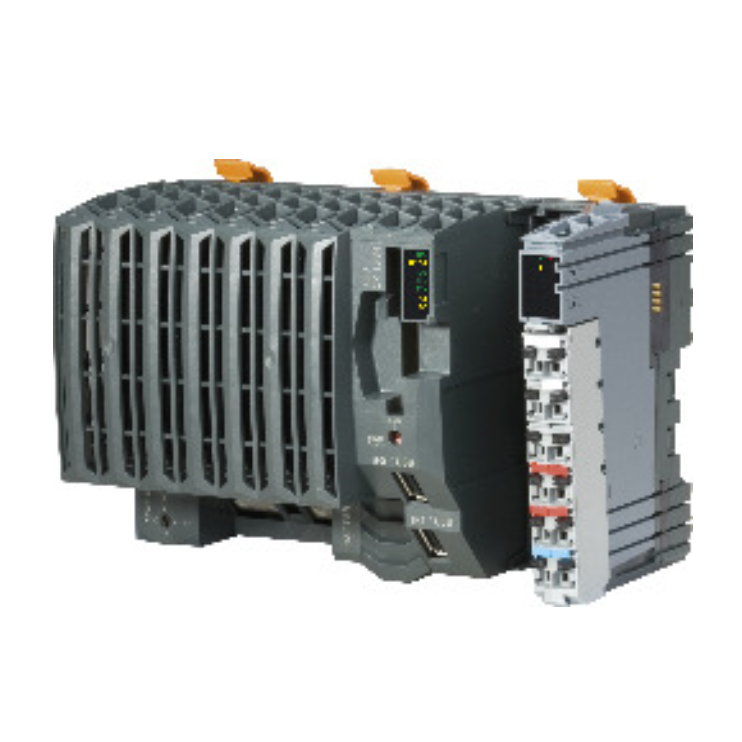

Контроллер B&R X20CP1584
X20CP1584
Описание
Система управления B&R X20CP1584
ОПИСАНИЕ:
- Процессор Intel Atom 600 МГц с дополнительным процессором ввода-вывода
- Встроенный Ethernet, POWERLINK с цепочкой ответов на опрос и USB
- 1 слот для модульного расширения интерфейса
- CompactFlash в качестве съемной памяти приложений
- 256 МБ DDR2-SDRAM
- Безвентиляторный
Контроллер основан на процессоре Atom с тактовой частотой 0,6 ГГц и оснащен 256 МБ DDR2 SDRAM.
USB, Ethernet, POWERLINK и съемная карта CompactFlash входят в стандартную комплектацию. Интерфейс Gigabit Ethernet является стандартной функцией. Для еще большей производительности сети в режиме реального времени встроенный интерфейс POWERLINK поддерживает режим цепочки ответов на опрос (PRC).
Контроллер оснащен одним слотом для модулей связи X20. Различные шинные и сетевые системы можно легко интегрировать в систему X20 с помощью коммуникационных модулей.
Технические характеристики
Интерфейсы: 1 интерфейс RS232, 1 интерфейс Ethernet, 1 интерфейс POWERLINK V1/V2, 2 интерфейса USB, 1 интерфейс шины X2XСистемный модуль: Контроллер
Идентификационный код B&R: 0xC370
Охлаждение: Пассивное
Индикаторы состояния: Работа контроллера, перегрев, интерфейс Ethernet, интерфейс POWERLINK
Доступ к карте памяти: CompactFlash, состояние батареи
Резервирование контроллера: Нет
Поддержка ACOPOS: Да
Поддержка Visual Components: Да
Потребляемая мощность без интерфейсного модуля и USB: 8,6 Вт
Внутренняя система ввода/вывода: 0,6 Вт
Входное напряжение: 24 В пост. тока -15 % / +20 %
Входной ток Макс.: 1,5 A
Предохранитель: Встроенный, не подлежит замене
Защита от напряжения обратной полярности: Да
Развязка между интерфейсами Ethernet (IF2), POWERLINK (IF3) и X2X (IF6), между ними и другими интерфейсами, между ними и ПЛК
Размеры: Ширина 150 мм; Высота 99 мм; Монтажная глубина 85 мм; Вес 400 г
Особенности
Производитель
B&R
