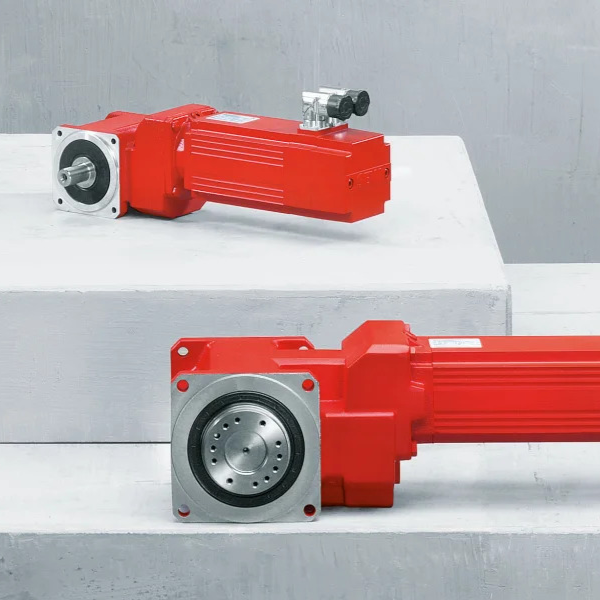

Конический редуктор SEW Eurodrive BSF202 для сервопривода
BSF202
Описание
Низколюфтовые конические редукторы BSF для сервопривода рассчитаны на вращающий момент от 40 до 1500 Нм. Допустимый динамический момент существенно превышает эти значения.Эти угловые редукторы для сервопривода серийно выпускаются в пяти вариантах:
BSF: сплошной вал
BSKF: сплошной вал со шпоночным пазом
BSBF: вал с фланцевым блоком (EN ISO 9409)
BSHF: полый вал со стяжной муфтой
BSAF: полый вал со шпоночным пазом
Все варианты оснащаются крепежным фланцем B5, а в качестве опции - лапами и моментным рычагом. Благодаря этому такие приводные агрегаты всегда оптимально интегрируются в соответствующие установки. Комбинация косозубой цилиндрической входной ступени с гипоидной ступенью обеспечивает такие диапазоны передаточных чисел, которые перекрывают соответствующие диапазоны одноступенчатых конических и гипоидных редукторов, а также одноступенчатых червячных редукторов, имея в целом более высокий КПД. При этом в течение всего срока службы угловой люфт не увеличивается.
BSF: сплошной вал
BSKF: сплошной вал со шпоночным пазом
BSBF: вал с фланцевым блоком (EN ISO 9409)
BSHF: полый вал со стяжной муфтой
BSAF: полый вал со шпоночным пазом
Все варианты оснащаются крепежным фланцем B5, а в качестве опции - лапами и моментным рычагом. Благодаря этому такие приводные агрегаты всегда оптимально интегрируются в соответствующие установки. Комбинация косозубой цилиндрической входной ступени с гипоидной ступенью обеспечивает такие диапазоны передаточных чисел, которые перекрывают соответствующие диапазоны одноступенчатых конических и гипоидных редукторов, а также одноступенчатых червячных редукторов, имея в целом более высокий КПД. При этом в течение всего срока службы угловой люфт не увеличивается.
Особенности
Диапазон моментов
40
Передаточное число
3 / 4 / 6 / 8 / 10 / 15 / 20 / 25
Производитель
Sew Eurodrive
Угловой люфт
6 / 3¹²
