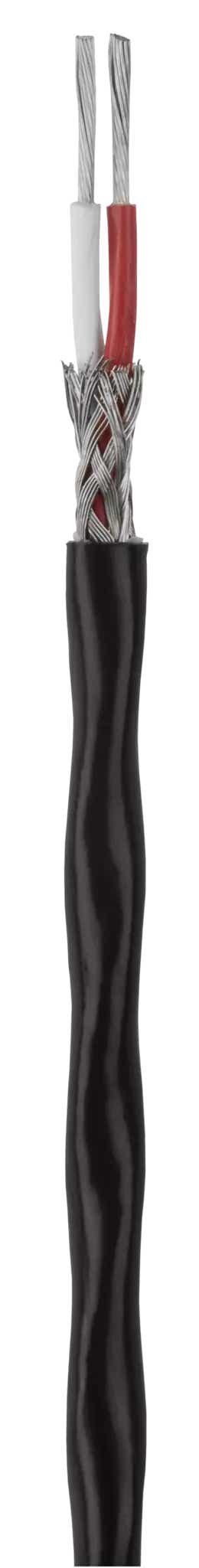

Компенсационные и термостойкие кабели для электрического подключения термопар JUMO 909735
909735
Описание
Компенсационные, удлинительные и термоэлектрические кабели JUMO серии 909735 (типовой лист 909735 / 909723) служат для корректного электрического подключения термопар к измерительным приборам, нормирующим преобразователям или ПЛК.Главная задача этих кабелей — передать слабый термоэлектрический сигнал от присоединительной головки датчика до холодного спая вторичного прибора без внесения паразитных ТЭДС и критических погрешностей. До температуры +200 °C термоэлектрические свойства кабелей JUMO полностью идентичны характеристикам соответствующих термопар.
Классификация кабелей в серии
Кабели делятся по структуре сплава жил:
• Термоэлектрические (удлинительные): Жилы выполнены из точно таких же сплавов металлов, что и сама термопара (например, хромель-алюмель для типа К). Обозначаются буквой X (например, JX, KX). Имеют наименьшую погрешность.
• Компенсационные: Жилы изготавливаются из более доступных замещающих материалов (например, медь и специальные сплавы), которые в ограниченном диапазоне температур воспроизводят ТЭДС термопары. Обозначаются буквой C (например, KC, VC, CB).
Классификация кабелей в серии
Кабели делятся по структуре сплава жил:
• Термоэлектрические (удлинительные): Жилы выполнены из точно таких же сплавов металлов, что и сама термопара (например, хромель-алюмель для типа К). Обозначаются буквой X (например, JX, KX). Имеют наименьшую погрешность.
• Компенсационные: Жилы изготавливаются из более доступных замещающих материалов (например, медь и специальные сплавы), которые в ограниченном диапазоне температур воспроизводят ТЭДС термопары. Обозначаются буквой C (например, KC, VC, CB).
Особенности
Производитель
JUMO
