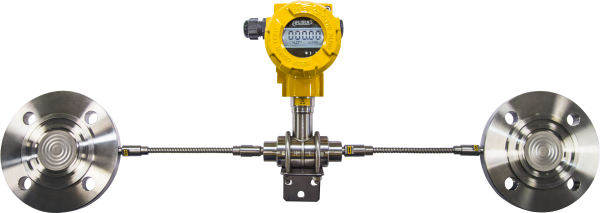

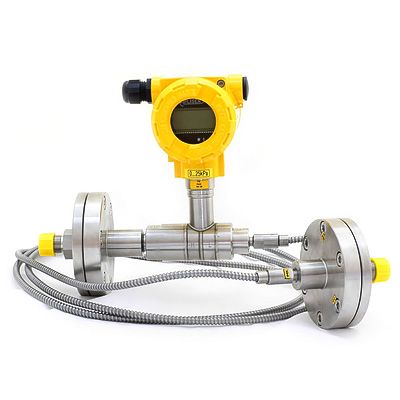

Интеллектуальный преобразователь разности давлений APLISENS APR-2200 с дистанционными разделителями

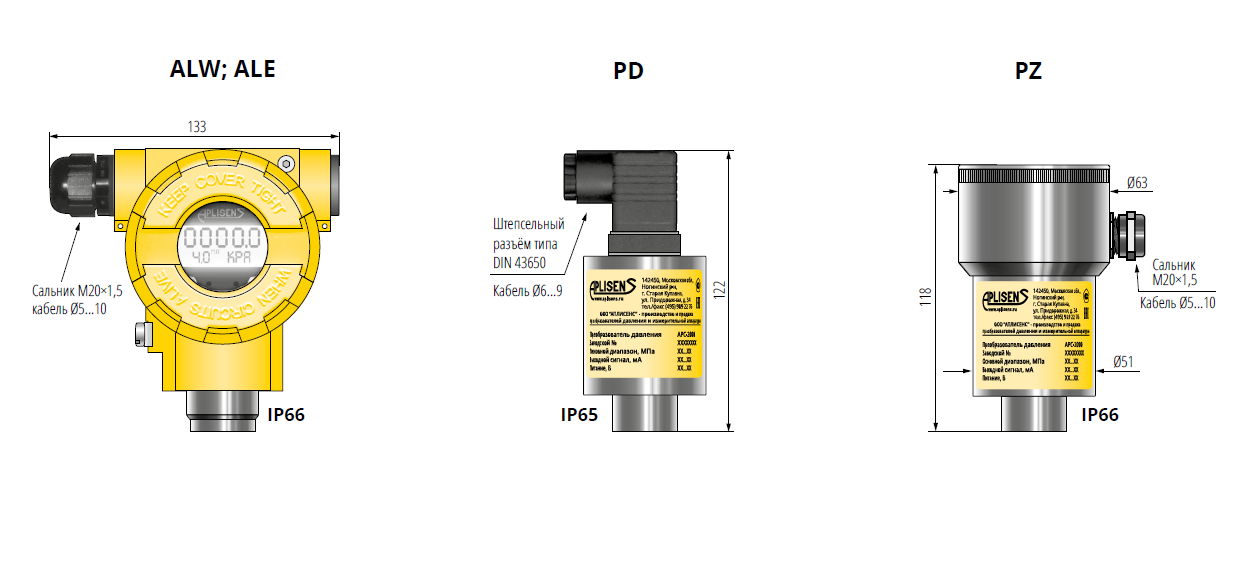

В преобразователях АРR-2200 ALW и АРR-2200 ALE, корпус электрической части выполнен из алюминия или из нержавеющей стали 0H17N12M2T (316ss) (специальное исполнение SN) В корпусе находится микропроцессорный усилитель, формирующий выходной унифицированный сигнал. Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–355°, а также выбор направления ввода кабеля. Возможна комплектация, при которой в кабельный ввод встроен штепсельный разъем типа DIN 43650 со степенью защиты IP65 (специальное исполнение PD).

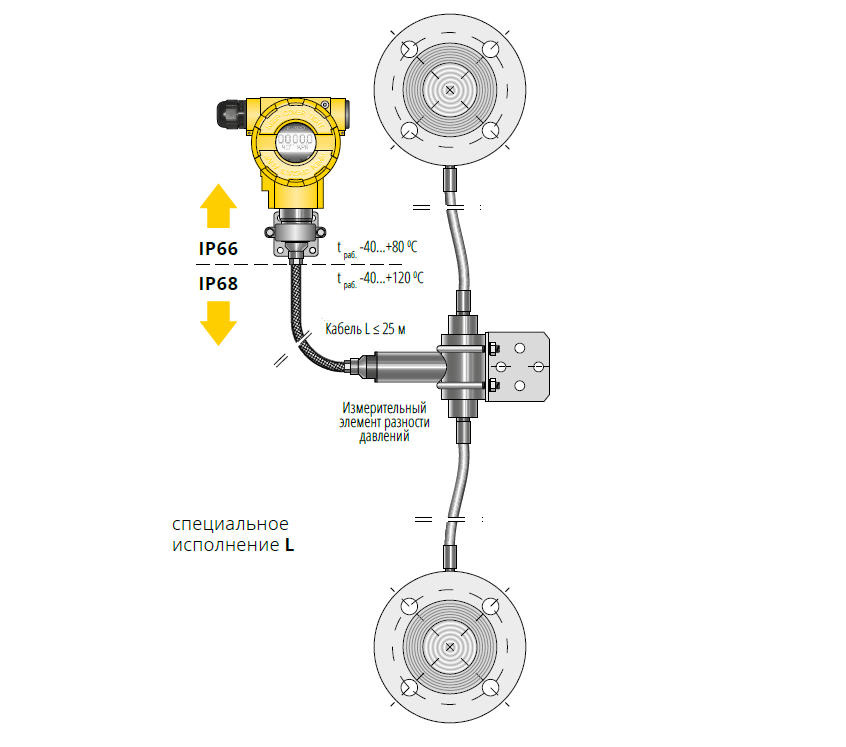

Для измерений во взрывоопасных зонах для АРR-2200 ALW предусмотрено специальное исполнение Exd. Преобразователь АРR-2200 ALW в специальном исполнении L предуматривает выносной измерительный элемент, применяется на объектах, где невозможно обеспечить необходимые условия для установки преобразователя, такие как температура или вибрация в допустимых пределах, а также безопасный и эргономичный доступ к преобразователю для эксплуатирующего персонала. Конструкция, которая позволяет выносить измерительный элемент до 25 м от преобразователя, дает возможность выбора установки без последствий ухудшения каких-либо характеристик прибора.
В преобразователях АРR-2200 PZ, корпус изготовлен из нержавеющей стали, механически стойкий, со степенью защиты IP66. Электронная схема залита защитным силиконовым компаундом.
В преобразователях АРR-2200 PD корпус выполнен из нержавеющей стали со стандартным штепсельным разъёмом DIN 43650 и степенью защиты IP65. Электронная схема залита защитным силиконовым компаундом.
Также в преобразователях АРR-2200 конструкция приёмника гарантирует устойчивость к ударным воздействиям измеряемым давлением и к перегрузке по давлению до предельно допустимого статического 4 МПа (в специальном исполнении 10 МПа или 16 МПа).
Возможно искробезопасное специальное исполнение Ex (кроме исполнения APR-2200 ALE). Возможно специальное исполнение Q... для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.

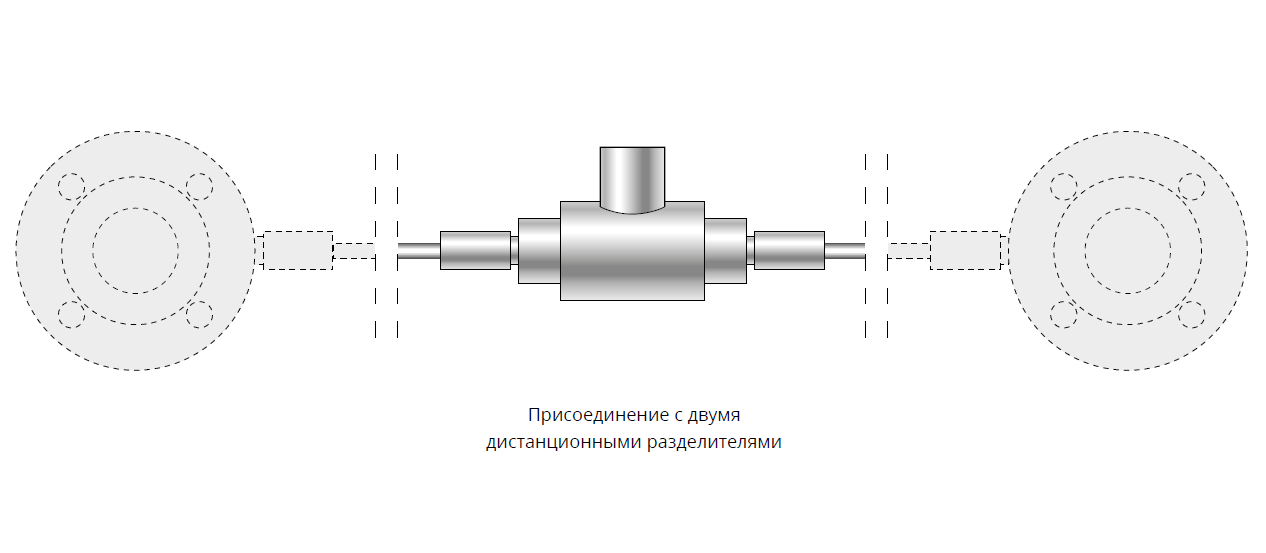

Применять преобразователь с двумя дистанционными разделителями рекомендуется для измерения разности давлений там, где гидростатическое давление манометрической жидкости в капиллярах значительно меньше, чем измерительный диапазон преобразователя. Наилучший метрологический результат получится при применении достаточно коротких, одинаковых по длине капилляров, с одинаковыми разделителями. В такой конфигурации дополнительные температурные погрешности, связанные с дистанционным разделением, в равной степени воздействуют на обе измерительные камеры преобразователя разности давлений и, таким образом, взаимно компенсируются.

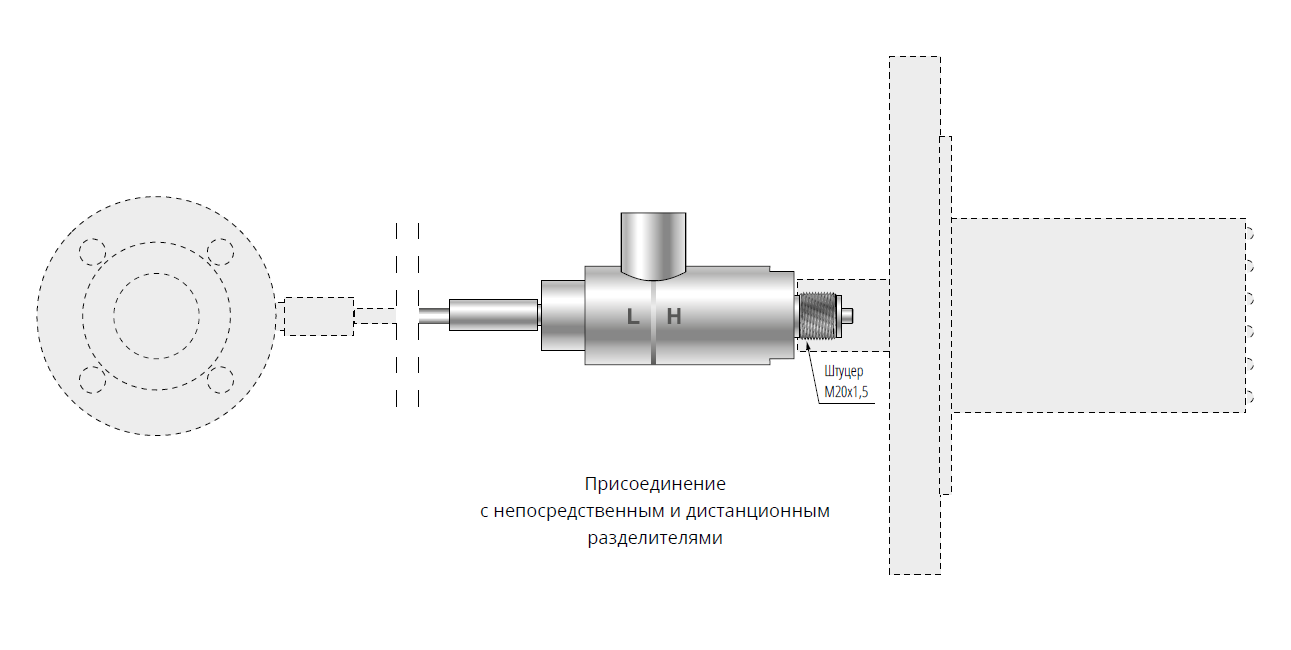

Применять преобразователь с непосредственным разделителем (соединенным с плюсовой измерительной камерой) и дистанционным (соединённым с минусовой камерой) рекомендуется для гидростатических измерений уровня, плотности, границы фазы и разности давлений (при дифференцированной высоте точек отбора импульсов).
В такой конфигурации преобразователя, при изменениях температуры окружающей среды, одновременно происходят два противоположных явления:
1) изменяется объем, значит и плотность манометрической жидкости в капилляре, вызывая, таким образом, изменение гидростатического давления, связанного с расстоянием между разделителями по вертикали;
2) этому явлению противодействует упругая реакция разделительной мембраны верхнего разделителя: происходит прогиб мембраны, в результате изменения объема манометрической жидкости.
На основании опытов и исследований, фирма «АПЛИСЕНС» поставляет пользователям подобранные по механическим свойствам мембраны, гарантирующие компенсацию погрешностей при изменении температуры окружающей среды.
Наилучшие метрологические результаты получают комплекты, оснащённые фланцевыми разделителями DN 80, DN 100, A 109, S-Comp либо разделителями S-Mazut, S-DIN или S-Clamp, с диаметром не менее 75 мм, при длине капилляра (1...1,3 м × расстояние разделителей по вертикали). Рекомендуется применение одинаковых разделителей на нижнем и верхнем отборе давления.
