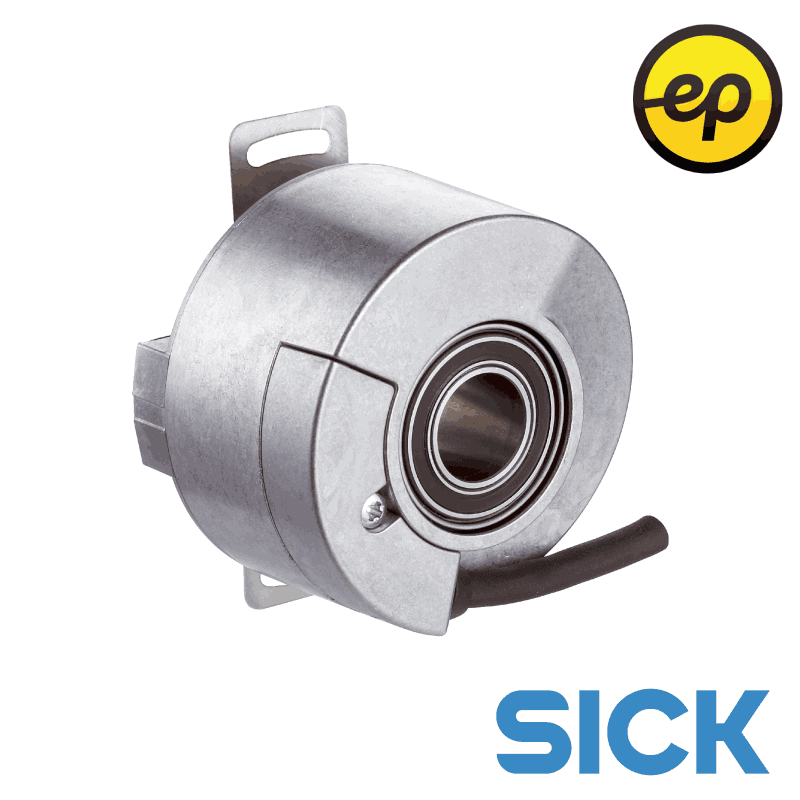

Инкрементальный энкодер SICK DFS60B-THCK01024
1053290 DFS60
Описание
Инкрементальный энкодер SICK DFS60B-THCK01024
Технические характеристики
Количество импульсов на один оборот 1.024 1)
Измерительный шаг 90°, электрический/импульсов на один оборот
Отклонение измеряемого шага при недвоичном разрешении ± 0,008°
Допуски ± 0,05°
Коммуникационный интерфейс, детальное описание TTL / HTL
Настройки по умолчанию Заводская установка уровня выхода TTL
Количество сигнальных каналов 6 каналов
Ток нагрузки ≤ 30 mA
Потребляемая мощность ≤ 0,7 W (без нагрузки)
Вид подключения Кабель, 8 жил, универсальный, 10 m 1)
Базовый сигнал, количество 1
Базовый сигнал, положение 90°, электрические, логические соединения с A и B
Механическое исполнение Сквозной полый вал
Диаметр вала 15 mm
Допустимая относительная влажность воздуха 90 % (Образование конденсата не допускается)
Технические характеристики
Количество импульсов на один оборот 1.024 1)
Измерительный шаг 90°, электрический/импульсов на один оборот
Отклонение измеряемого шага при недвоичном разрешении ± 0,008°
Допуски ± 0,05°
Коммуникационный интерфейс, детальное описание TTL / HTL
Настройки по умолчанию Заводская установка уровня выхода TTL
Количество сигнальных каналов 6 каналов
Ток нагрузки ≤ 30 mA
Потребляемая мощность ≤ 0,7 W (без нагрузки)
Вид подключения Кабель, 8 жил, универсальный, 10 m 1)
Базовый сигнал, количество 1
Базовый сигнал, положение 90°, электрические, логические соединения с A и B
Механическое исполнение Сквозной полый вал
Диаметр вала 15 mm
Допустимая относительная влажность воздуха 90 % (Образование конденсата не допускается)
Особенности
IP_PROP33
600 Гц
Гц
Вес
200
грамм
Класс защиты
IP65, кабельный отвод со стороны корпуса (IEC 60529); IP65, со стороны вала (IEC 60529)
Материал корпуса
Алюминиевое литье
Напряжение питания
4,5 ... 32 В
В
Производитель
SICK
