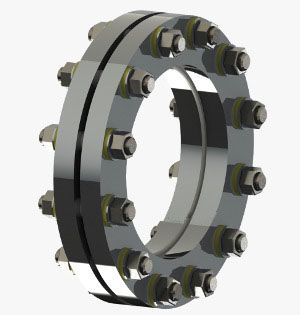

ИФС двухфланцевое
При заказе ИФС обозначается: ИФС-200-6,3-ХЛ-УХЛ-2В-2, где:
ИФС — Тип изолируюшего соединения
200 — Диаметр условного прохода в мм Ду
6,3 — Давление условное в МПа Ру
ХЛ — Материал основных деталей
УХЛ — Климатическое исполнение
2 — Количество и тип фланцев:
2 — два плоских фланца; 3 — три плоских фланца;
2В — два воротниковых фланца; 3В — два воротниковых с промежуточным плоским фланцем;
2П — два фланца с патрубками под приварку
7. Наличие искроразрядника: 1 — с искроразрядником; 2 — без искроразрядника
Детали
| Рабочая среда |
жидкие и газообразные среды, по отношению к которым материалы коррозионностойки |
|---|---|
| Условный диаметр DN, мм |
40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 возможно под заказ |
| Рабочее давление PN, МПа |
0.6, 1.0, 1.6, 2.5, 4.0, 6.3, 10 |
| Материал основных деталей |
С — сталь 20, ХЛ — сталь 09Г2С, НЖ — сталь 12Х18Н10Т |
| Климатическое исполнение ИВС |
У — от -50°С до +45°С, УХЛ — от -70°С до +45°С |
| Класс герметичности |
"А" по ГОСТ Р 54808-2011 |
| Сопротивление изолятора |
не менее 5 МОм при напряжении 1 кВ |
| Установочное положение |
вертикальное, горизонтальное |
| Срок службы |
15 лет |
| Гарантийный срок |
12 |
