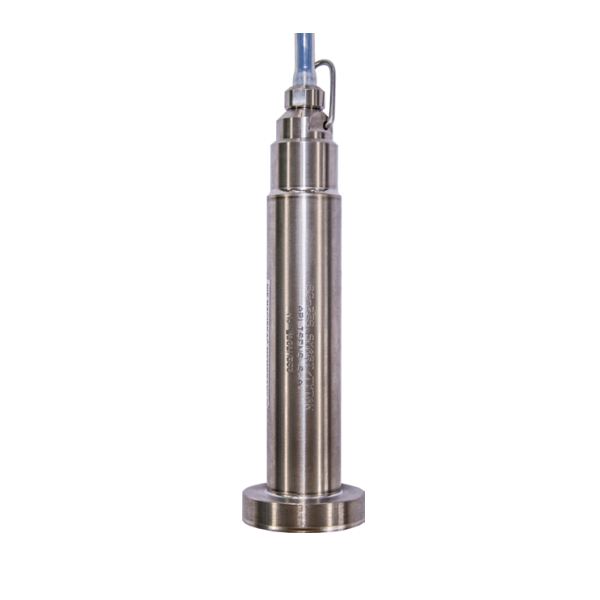

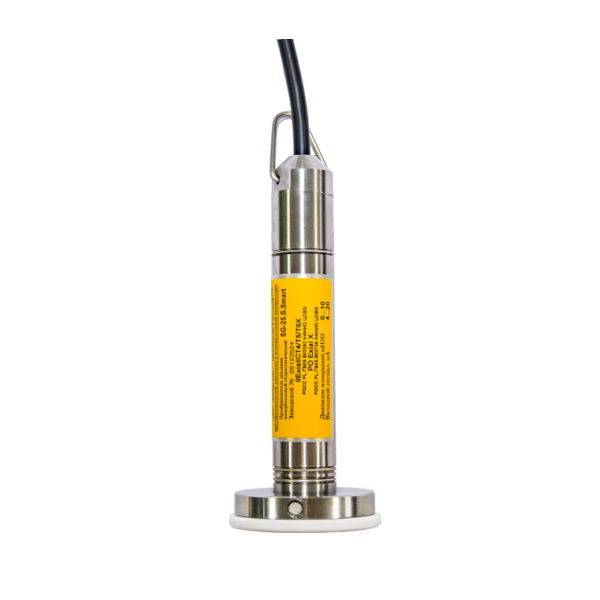

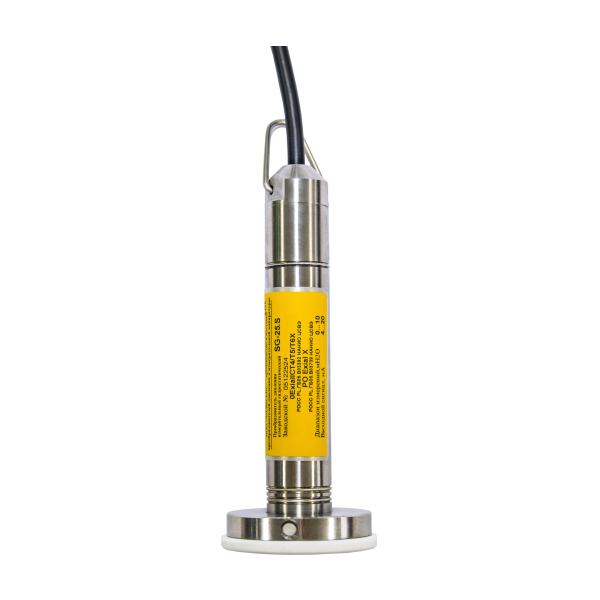

Гидростатический зонд глубины APLISENS типа SG-25S для измерения уровня сточных вод
Преобразователь давления измерительный гидростатический SG-25.S предназначен для измерения уровня жидкости, характеризующейся наличием загрязнений и взвеси, вычисления на его основе глубины погружения или уровня жидкости и преобразования ее в унифицированный аналоговый выходной сигнал постоянного тока или постоянного напряжения. Обычно используется для измерения уровня сточных вод в станциях перекачки, бродильных камерах, отстойниках и т. п.
Измерение уровня с помощью преобразователя давления осуществляется путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны погруженного преобразователя и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле.
Применение специального разделителя с большой и открытой мембраной с увеличенной толщиной уменьшает метрологическое влияние осаждающихся на поверхности мембраны осадков. Это способствует продолжительной и правильной работе преобразователя давления в загрязненной измерительной среде (также со свойствами стирания, например, наличие песка), а также облегчает промывку слабой струей проточной воды (мойка водой под давлением угрожает повреждением преобразователя).
Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделен от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью. Совмещенный с измерительным элементом электронный усилитель, стандартизирует сигнал. Электронная схема преобразователя защищает его от повреждений, вызванных помехами индуктированным грозовым разрядом или электроэнергетическим взаимодействием оборудования.
