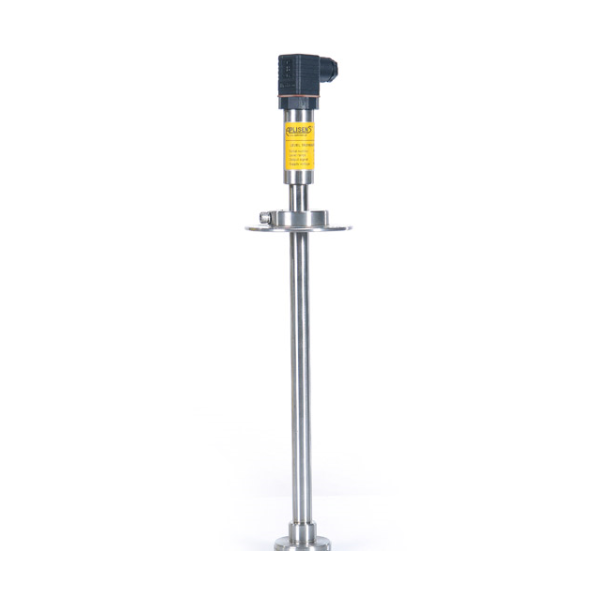

Гидростатические зонды уровня APLISENS типа PC-28P
Интеллектуальный преобразователь давления PC-28P предназначен для измерения уровня жидкости в открытых резервуарах, каналах, в измерительных диафрагмах открытых каналов, струях и т.п. Измерение уровня с помощью преобразователя осуществляется с помощью использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением.
Измерение давления осуществляется на уровне разделительной мембраны. Электронный усилитель, стандартизирующий сигнал, находится под зеркалом средства измерения в корпусе со степенью защиты IP-54 или IP-67 в зависимости от используемого электрического соединения. Электрические провода соединяющие усилитель с датчиком находятся в трубе Ø17,2 × 1,6, которая является конструкционным элементом зонда.

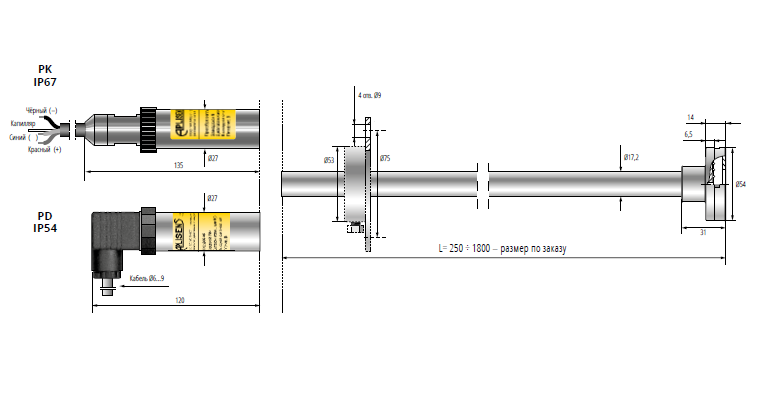

Присоединение типа PD закреплено на корпусе преобразователя РС-28P при помощи пластмассовой гайки.
Преобразователь РС-28P может быть выполнен с кабельным присоединением типа PK, закрепленным на корпусе преобразователя при помощи металлической гайки. Через герметичный кабельный ввод в корпус вмонтирован кабель длиной 3 метра (если при заказе не указана другая длина кабеля). Кабель имеет внутренний капилляр, соединяющий одну из камер приемника давления с атмосферой.
- IP54, IP67
