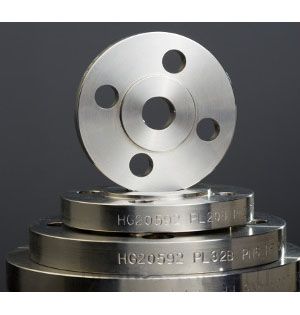

Фланцы стальные приварные
KIP-0001241
Описание
Стальной фланец ГОСТ 33259-2015 — аналог изделия, изготовленного согласно прежним нормативам, так как конструктивные размеры, типы и размеры присоединительной поверхности в новом документе остались аналогичными. Обновленный документ лишь объединил и систематизировал все типы фланцев, ранее представленные в отдельных ГОСТах. Упорядочил и усовершенствовал требования к производству и контролю качества, а также, как и прежде, содержит информацию о выборе материалов для изготовления фланцев.
Детали
| Рабочая среда |
жидкие и газообразные среды, по отношению к которым материалы коррозионностойки |
|---|---|
| Условный диаметр DN, мм |
40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 возможно под заказ |
| Рабочее давление PN, кгс/см2 |
6, 10, 16, 25, 40, 63, 100, 160, 200 |
| Материал фланца |
С — сталь 20, ХЛ — сталь 09Г2С; 10Г2, НЖ — сталь 8Х18Н10Т; 10Х18Н10Т; 12Х18Н10Т, НМ — сталь 10Х17Н13М2Т |
| Климатическое исполнение ИВС |
У — от -50°С до +45°С, УХЛ — от -70°С до +45°С |
| Класс герметичности |
"А" по ГОСТ Р 54808-2011 |
| Сопротивление изолятора |
не менее 5 МОм при напряжении 1 кВ |
| Установочное положение |
вертикальное, горизонтальное |
| Срок службы |
15 лет |
| Гарантийный срок |
12 |
