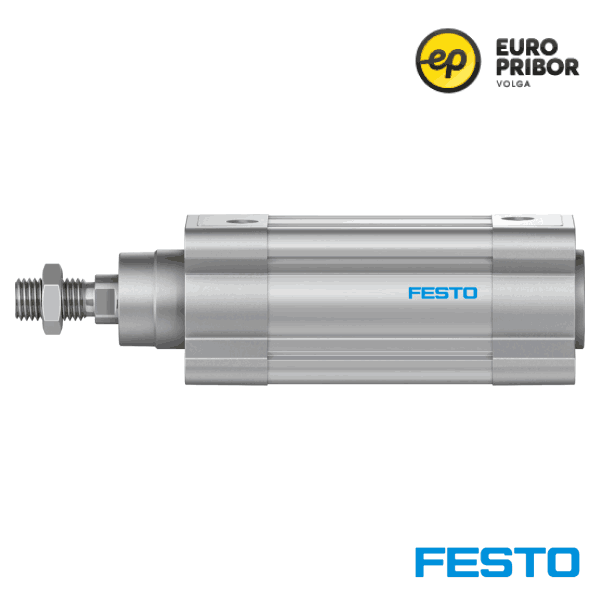

Цилиндр FESTO DSBC-80-80-PPVA-N3
DSBC-80-80-PPVA-N3
Описание
Цилиндр FESTO DSBC-80-80-PPVA-N3 арт. 1383336 (GTIN-номер: 4052568016784)
Технические характеристики
Режим работы: Двойного действияДиаметр поршня: 80 мм
Теоретическая сила при 0,6 МПа (6 бар, 87 фунтов на кв. дюйм), прямой ход 3016 С
Ход поршня: 80 мм
Резьба штока поршня: М20х1,5
Амортизация: Саморегулирующаяся пневматическая амортизация в конечном положении
Положение установки: необязательный
Соответствует стандарту: ИСО 15552
Конец поршневого штока: Наружная резьба
Дизайн: Поршень Шток поршня Профиль ствола
Определение положения: Через бесконтактный переключатель
Символ: 00991235
Варианты: Шток поршня на одном конце
Рабочее давление: 0,04 МПа ... 1,2 МПа (0,4 бар ... 12 бар)
Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание по рабочим и пилотным средам: Возможна работа со смазкой (в этом случае работа со смазкой всегда будет необходима)
Класс коррозионной стойкости CRC: 2 - Умеренное коррозионное напряжение
Соответствие LABS (PWIS): VDMA24364-B1/B2-L
Класс чистоты помещения: Класс 6 по ISO 14644-1
Температура окружающей среды: -20 °С ... 80 °С
Энергия удара в конечных положениях: 1 Дж
Длина амортизации: 31 мм
Теоретическая сила при 0,6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход 2721 с.ш.
Теоретическая сила при 0,6 МПа (6 бар, 87 фунтов на кв. дюйм), прямой ход 3016 С.
Движущаяся масса для хода 0 мм: 810 г
Дополнительная движущаяся масса на 10 мм хода: 39 г
Базовый вес для хода 0 мм: 2660 г
Дополнительный вес на 10 мм хода: 56 г
Тип крепления: Либо: через внутреннюю резьбу с принадлежностями
Пневматическое соединение: G3/8
Примечание по материалам: Соответствует RoHS
Материал покрытия: Литой алюминий, с покрытием
Материал поршневого уплотнения: ТПЭ-У(ПУ)
Материал поршня: Кованый алюминиевый сплав
Материал штока поршня: Высоколегированная сталь
Материал поршневого штока стеклоочистителя: ТПЭ-У(ПУ)
Материал буферного уплотнения: ТПЭ-У(ПУ)
Материал амортизирующего поршня: ПОМ
Материал корпуса цилиндра: Гладкоанодированный кованый алюминиевый сплав
Материал гайки: Оцинкованная сталь
Материал подшипника: ПОМ
Материал хомутовых винтов: Оцинкованная сталь
Особенности
Гарантия
12 месяцев
Гц
Производитель
Festo
