Блок питания для преобразователей температуры JUMO 707500
707500
Описание
Сетевые блоки питания JUMO серии 707500 предназначены для обеспечения стабилизированным напряжением 24 В постоянного тока измерительных преобразователей температуры и давления, работающих по двухпроводной схеме (в токовой петле 4–20 мА). Они гарантируют надежную гальваническую изоляцию сигнальных цепей от питающей электросети.

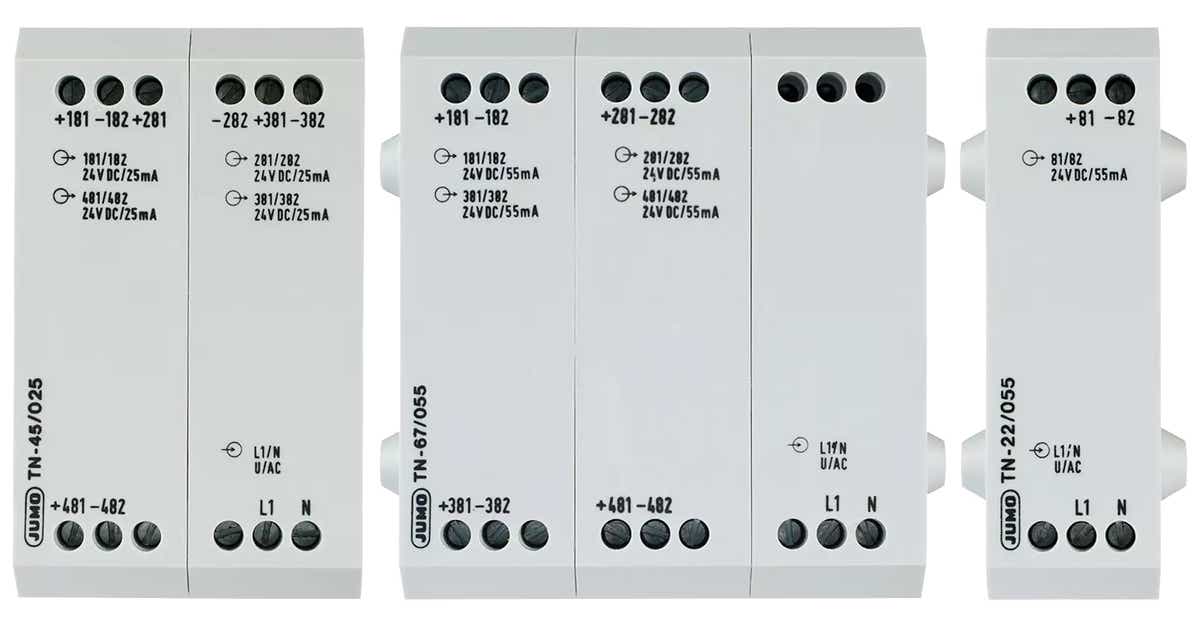

Основные модификации серии
Конструктивно серия делится на два базовых типа корпусов в зависимости от количества подключаемых датчиков:
• JUMO TN-22 (для 1 измерительного преобразователя):
o Размеры: компактный корпус 22,5 × 61 × 76 мм.
o Выход: 1 канал × 24 В DC (±10%), ток до 22 мА.
o Потребляемая мощность: около 1.5 – 3 ВА.
• JUMO TN-45 (для группы до 4 измерительных преобразователей):
o Размеры: корпус 45 × 76 × 91 мм.
o Выход: 4 независимых канала × 24 В DC (±10%), ток до 25 мА на канал.
Технические особенности
• Универсальный монтаж: подходят для установки на DIN-рейку (35 мм, EN 50022), С-шину (15 мм, EN 50045) или G-шину (EN 50035).
• Безопасность: встроенная условная защита от короткого замыкания.
• Условия эксплуатации: рабочий диапазон температур от -10 до +50 °C при вертикальном положении монтажа.
• Класс защиты: IP20
Основные модификации серии
Конструктивно серия делится на два базовых типа корпусов в зависимости от количества подключаемых датчиков:
• JUMO TN-22 (для 1 измерительного преобразователя):
o Размеры: компактный корпус 22,5 × 61 × 76 мм.
o Выход: 1 канал × 24 В DC (±10%), ток до 22 мА.
o Потребляемая мощность: около 1.5 – 3 ВА.
• JUMO TN-45 (для группы до 4 измерительных преобразователей):
o Размеры: корпус 45 × 76 × 91 мм.
o Выход: 4 независимых канала × 24 В DC (±10%), ток до 25 мА на канал.
Технические особенности
• Универсальный монтаж: подходят для установки на DIN-рейку (35 мм, EN 50022), С-шину (15 мм, EN 50045) или G-шину (EN 50035).
• Безопасность: встроенная условная защита от короткого замыкания.
• Условия эксплуатации: рабочий диапазон температур от -10 до +50 °C при вертикальном положении монтажа.
• Класс защиты: IP20
Особенности
Производитель
JUMO
Степень защиты
- IP20
Температура измеряемой среды Max
50
°C
Температура измеряемой среды Min
-10
°C
