6AV21240UC020AX0 — Панели операторов Siemens
6AV21240UC020AX0
Описание

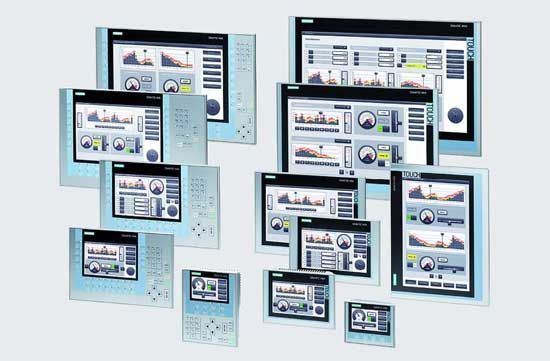

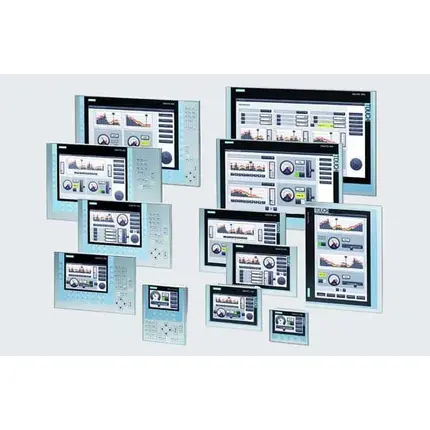

SIMATIC TP1900 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСОРНОЕ УПРАВЛЕНИЕ, 19'' ШИРОКОФОРМАТНЫЙ TFT-ДИСПЛЕЙ (16 МЛН. ЦВЕТОВ), ИНТЕРФЕЙСЫ PROFINET И MPI/PROFIBUS DP, 24 МБ ПАМЯТИ ПОЛЬЗОВАТЕЛЯ, WINDOWS CE 6.0, НАСТРОЙКА В WINCC COMFORT V11
Особенности 6AV2124-0UC02-0AX0:
- Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла.
- Наглядная визуализация процесса с использованием полей ввода-вывода, графики, кривых, бар-графиков, текстовой информации и растровых изображений.
- Наличие библиотек графических объектов, позволяющих упростить разработку проекта.
- Возможность отображения Интернет страниц, документов Adobe Acrobat, MS Word и MS Excel.
- Централизованное управление работой панелей для реализации алгоритмов энергосбережения на основе протокола PROFIenergy.
- Низкие затраты на выполнение пуско-наладочных работ и обслуживание:
- сохранение/восстановление данных проекта через интерфейсы PROFINET, USB, MPI, PROFIBUS DP или с помощью SIMATIC HMI SD карты;
- дистанционная загрузка/считывание параметров конфигурации и операционной системы с автоматической идентификацией этого процесса;
- возможность загрузки специфичных драйверов;
- длительный срок службы дисплея и клавиатуры;
- необслуживаемое сохранение данных при перебоях в питании панели.
- Возможность использования во всех регионах мира:
- поддержка 32 языков для проектирования и формирования сообщений, включая русский язык;
- до 32 выбираемых интерактивных языков;
- языково-зависимые сообщения и графика.
- Наличие стандартных программных и аппаратных интерфейсов, повышающих гибкость применения панелей:
- два слота для установки SIMATIC HMI SD карт для расширения памяти, создания резервных копий и восстановления данных проекта;
- PROFINET и MPI/ PROFIBUS для централизованного управления оперативными и проектными данными или подключения к программируемым контроллерам SIMATIC S7/ WinAC;
- наличие интерфейса USB прибора для загрузки/ считывания проекта;
- наличие интерфейса USB-Host для подключения USBStick, клавиатуры, мыши, принтера и т.д.;
- в панелях с диагональю экрана от 7” и выше: наличие аудио входа и аудио выхода, возможность использования Media Player;
- сохранение архивов и рецептур в формате CSV файлов, позволяющее использовать для их обработки стандартные компьютерные приложения (например, MS Excel).
- Модульное расширение опциональным пакетом Sm@rtServer для организации обмена данными с другими SIMATIC HMI системами и дистанционного обслуживания панели оператора.
- Наличие элемента управления для считывания и отображения диагностической информации, для получения доступа к которой ранее был необходим STEP 7.
Проектирование при помощи 6AV2124-0UC02-0AX0
Разработка проектов панелей операторов серии SIMATIC Comfort Panel выполняется с использованием программного обеспечения SIMATIC WinCC от V11 с лицензией Comfort и выше. Загрузка/считывание проекта выполняется через встроенные интерфейсы Ethernet или USB панели оператора.
SIMATIC WinCC V11 является составной частью программного обеспечения TIA Portal V11. TIA Portal формирует интегрированную рабочую среду для разработки комплексных проектов на основе программируемых контроллеров SIMATIC, приборов и систем человеко-машинного интерфейса SIMATIC HMI, приводов семейства SINAMICS. В этой среде обеспечивается поддержка функций навигации проектов, единой концепции использования библиотек, централизованного управления данными и обеспечения их полной согласованности, запуска необходимых редакторов, сохранения проектов, диагностики и множества других функций.
Технические характеристики 6AV21240UC020AX0
Нет| SIMATIC HMI TP1900 COMFORT, COMFORT PANEL, TOUCH OPERATION, 19" WIDESCREEN-TFT-DISPLAY, 16 MIL. COLORS, PROFINET INTERFACE, MPI/PROFIBUS DP INTERFACE, 24 MB USER MEMORY, WINDOWS CE 6.0, CONFIGURABLE FROM WINCC COMFORT V11 SP2 | ||
| Общая информация | ||
| Обозначение типа продукта | SIMATIC HMI TP1900 Comfort | |
| Дисплей | ||
| Модель дисплея | TFT | |
| Диагональ экрана | 18,5 in | |
| Ширина дисплея | 409,8 mm | |
| Высота дисплея | 230,4 mm | |
| Число цветов | 16 777 216 | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 1 366 Pixel | |
| Вертикальное разрешение | 768 Pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ) | 50 000 h | |
| Фоновая подсветка с регулируемой яркостью | Да; 0-100 % | |
| Элементы управления | ||
| Клавиатура | ||
| Функциональные клавиши | ||
| — Число функциональных клавиш | 0 | |
| — Число функциональных клавиш со светодиодами | ||
| Клавиши со светодиодами | Нет | |
| Системные клавиши | Нет | |
| Ввод цифровых/буквенных символов | ||
| — Цифровая клавиатура | Да | |
| — Буквенно-цифровая клавиатура | Да | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да | |
| Расширения системы управления технологическим процессом | ||
| Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) | ||
| — F1...Fx | 0 | |
| Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) | ||
| — F1...Fx | 0 | |
| Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) | 40 | |
| Вид конструкции/монтаж | ||
| Монтажное положение | вертикальная установка | |
| Возможность вертикального монтажа (вертикальный формат) | Да | |
| Возможность поперечного монтажа (горизонтальный формат) | Да | |
| максимально допустимый угол наклона без принудительной вентиляции | 35° | |
| Напряжение питания | ||
| Вид напряжения питания | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 192 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 1,3 A | |
| Макс. потребление тока | ||
| Импульс тока при включении It | 0,5 A·s | |
| Мощность | ||
| Нормальная потребляемая мощность | 32 W | |
| Процессор | ||
| Тип процессора | X86 | |
| Запоминающее устройство | ||
| Вид запоминающего устройства | ||
| Флэш-память | Да | |
| ОЗУ | Да | |
| подходящее ЗУ для пользовательских данных | 24 Mbyte | |
| Вид вывода | ||
| Информационный светодиод | Нет | |
| Светодиодный индикатор питания | Нет | |
| Светодиодный индикатор ошибки | Нет | |
| Звуковой сигнал | ||
| Зуммер | Нет | |
| Динамики | Да | |
| Время | ||
| Часы | ||
| Аппаратные часы (часы реального времени) | Да | |
| Программные часы | Да | |
| буферные | Да; Нормальное время хранения в буфере 6 недель | |
| синхронизируемые | Да | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 2; 2 порта (переключатель) + независимый порт | |
| Число интерфейсов RS 485 | 1; комбинированный RS 422/485 | |
| Число USB-разъемов | 2; USB 2.0 | |
| Число разъемов USB-Mini-B | 1; 5-полюсный | |
| Число интерфейсов 20 мА (TTY) | 0 | |
| Число интерфейсов RS 232 | 0 | |
| Число интерфейсов RS 422 | 0; с RS485 | |
| Число параллельных интерфейсов | 0 | |
| Число других интерфейсов | 0 | |
| Число слотов для карты памяти SD Card | 2 | |
| с программными интерфейсами | Нет | |
| Промышленный Ethernet | ||
| Светодиодный индикатор состояния Industrial-Ethernet | 3 | |
| Число портов встроенного коммутатора | 2 | |
| Протоколы | ||
| PROFINET | Да | |
| PROFINET IO | Да | |
| IRT | Да; не ниже WinCC V12 | |
| MRP | Да | |
| PROFIBUS | Да | |
| MPI | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| DHCP | Да | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Свойства сети | ||
| HTTP | Да | |
| HTTPS | Да | |
| HTML | Да | |
| XML | Да | |
| CSS | Да | |
| Active X | Да | |
| JavaScript | Да | |
| Java VM | Нет | |
| Другие протоколы | ||
| CAN | Нет | |
| MODBUS | Да | |
| EtherNet/IP | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические сообщения | ||
| Считываемая диагностическая информация | ||
| ЭМС | ||
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да | |
| Класс граничных значений B, для применения в жилых районах | Нет | |
| Степень защиты и класс защиты | ||
| IP (спереди) | IP65 | |
| Корпус, тип 4, спереди | Да | |
| Корпус, тип 4x спереди | Да | |
| IP (сзади) | IP20 | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Нет | |
| American Bureau of Shipping (ABS) | Нет | |
| Bureau Veritas (BV) | Нет | |
| Det Norske Veritas (DNV) | Нет | |
| Lloyds Register of Shipping (LRS) | ||
| Nippon Kaiji Kyokai (Class NK) | Нет | |
| Polski Rejestr Statkow (PRS) | Нет | |
| Chinese Classification Society (CCS) | ||
| Защитное расстояние компаса | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | Нет | |
| Зона ATEX 22 | Нет | |
| Зона IECEx 2 | Нет | |
| Зона IECEx 22 | Нет | |
| Класс cULus I Зона 1 | Нет | |
| Класс cULus I Зона 2, участок 2 | Да | |
| Класс FM I Участок 2 | Да | |
| Окружающие условия | ||
| подходит для внутреннего применения | ||
| подходит для наружного применения | ||
| Температура окружающей среды при эксплуатации | ||
| Эксплуатация (вертикальный монтаж, горизонтальный формат) | ||
| — при вертикальном монтажном положении, мин. | 0 °C | |
| — при вертикальном монтажном положении, макс. | 45 °C | |
| Эксплуатация (максимальный угол наклона, горизонтальный формат) | ||
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 40 °C | |
| Эксплуатация (вертикальный монтаж, вертикальный формат) | ||
| — при вертикальном монтажном положении, мин. | 0 °C | |
| — при вертикальном монтажном положении, макс. | 40 °C | |
| Эксплуатация (максимальный угол наклона, вертикальный формат) | ||
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 35 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Высота места установки над уровнем моря, макс. | ||
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 %; без конденсации | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| при холодном запуске, мин. | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Операционные системы | ||
| проприетарное | Нет | |
| предустановленная операционная система | ||
| Windows CE | Да | |
| Проектирование | ||
| Индикация сообщения | Да | |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| STEP 7 Basic (TIA Portal) | Нет | |
| STEP 7 Professional (TIA Portal) | Нет | |
| WinCC flexible Compact | Нет | |
| WinCC flexible Standard | Нет | |
| WinCC flexible Advanced | Нет | |
| WinCC Basic (TIA Portal) | Нет | |
| WinCC Comfort (TIA Portal) | Да; не ниже V11 SP2 | |
| WinCC Advanced (TIA Portal)<
